قالب تیرچه چیست؟ کاربرد، انواع و راهنمای انتخاب قالب تیرچه بتنی

قالب تیرچه وسیله ای موقت برای شکل دادن بخش بتنی تیرچه های خرپایی است. خرپای میلگردی داخل قالب قرار می گیرد، بتن پاشنه در قسمت پایین ریخته می شود و پس از رسیدن بتن به شرایط مناسب، تیرچه از قالب خارج می شود. به همین دلیل دقت ابعاد، صاف بودن، استحکام و کیفیت سطح قالب می تواند روی شکل و یکنواختی پاشنه تیرچه تاثیر داشته باشد.

وقتی عبارت «قالب تیرچه» مطرح می شود، نباید آن را با بلوک یا یونولیتی که هنگام اجرای سقف میان تیرچه ها قرار می گیرد اشتباه گرفت. همچنین قالب تیرچه تولیدی با قالب وافل که برای اجرای سقف در محل پروژه استفاده می شود، کاربرد متفاوتی دارد.

در این راهنمای شهر قالب، ابتدا مشخص می کنیم قالب تیرچه دقیقا چیست و در کدام مرحله استفاده می شود؛ سپس انواع، ویژگی های قالب مناسب، مراحل استفاده، خطاهای رایج، نگهداری، عوامل موثر بر قیمت و تفاوت آن با سایر قالب های سقفی را بررسی می کنیم.

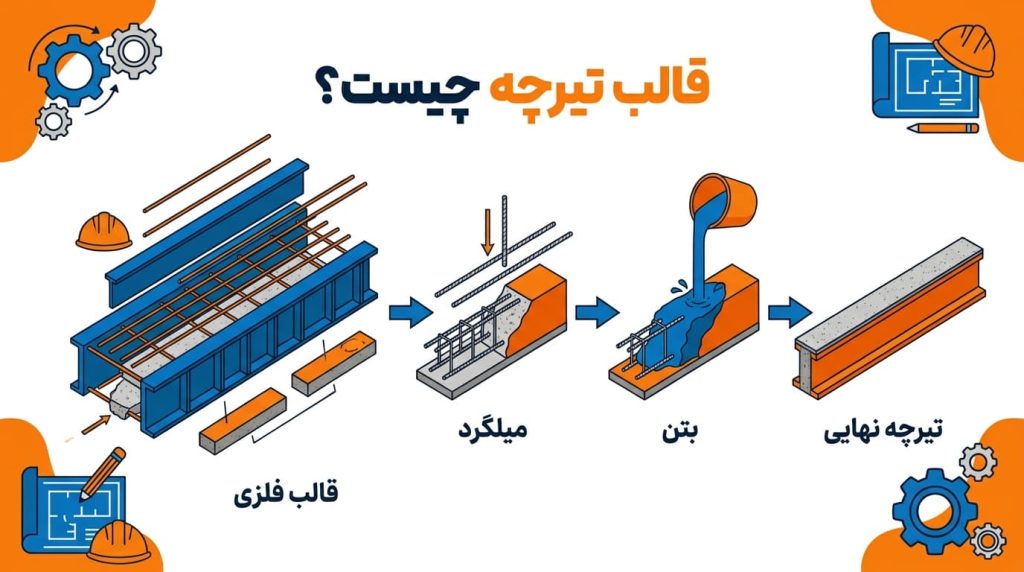

قالب تیرچه چیست؟

قالب تیرچه یک قالب طولی و معمولا موقت است که برای شکل دادن بتن پاشنه تیرچه خرپایی استفاده می شود. در مرحله تولید، بخش پایینی خرپای میلگردی داخل قالب قرار می گیرد و بتن اطراف آرماتورهای تحتانی ریخته می شود. پس از گیرش و رسیدن بتن به شرایط لازم برای جابجایی، تیرچه از قالب جدا و برای ادامه عمل آوری یا استفاده در پروژه آماده می شود.

شکل قالب به گونه ای است که بتواند عرض، ارتفاع و راستای پاشنه بتنی را در طول تیرچه حفظ کند. به همین دلیل در بازار ممکن است این محصول را با نام هایی مانند قالب تولید تیرچه، قالب پاشنه تیرچه، قالب فلزی تیرچه یا ناودانی قالب تیرچه نیز بشناسند.

از نظر مفهوم، این محصول یکی از انواع تخصصی قالب بتن است؛ زیرا همان وظیفه اصلی قالب بندی یعنی نگهداری بتن تازه تا شکل گیری قطعه را انجام می دهد. تفاوت اصلی این است که قالب تیرچه مخصوص تولید یک قطعه باریک و طولی پیش ساخته طراحی می شود.

قالب در کدام قسمت تیرچه استفاده می شود؟

برای درک کاربرد قالب، ابتدا باید ساختمان تیرچه خرپایی را شناخت. این تیرچه از خرپای فولادی و پاشنه بتنی تشکیل می شود. میلگردهای کششی در قسمت پایین قرار دارند و میلگردهای عرضی یا زیگزاگ، آرماتور پایین و میلگرد فوقانی را به یکدیگر متصل می کنند.

بخش تحتانی خرپا داخل قالب قرار می گیرد. سپس بتن در قسمت پایین قالب ریخته می شود تا پاشنه بتنی شکل بگیرد. پس از سخت شدن مناسب بتن، قالب از تیرچه جدا می شود.

بنابراین قالب تیرچه در زمان تولید کاربرد دارد و بخشی از تیرچه نهایی باقی نمی ماند؛ مگر در سیستم هایی که عمدا از قالب ماندگار استفاده شود که باید آن ها را به عنوان یک سیستم جداگانه بررسی کرد.

تفاوت قالب تیرچه با قالب سقف تیرچه بلوک چیست؟

یکی از رایج ترین ابهام ها این است که کاربر عبارت «قالب تیرچه» را برای چند محصول متفاوت استفاده می کند. قالب تولید تیرچه، قالب پرکننده سقف و قالب زیر سقف وظایف یکسانی ندارند.

قالب تیرچه مورد بحث این مقاله در کارخانه یا کارگاه تولید تیرچه استفاده می شود. بعد از آماده شدن تیرچه، این قالب دیگر همراه محصول به سقف منتقل نمی شود.

در مرحله اجرای سقف، تجهیزات دیگری وارد کار می شوند که بسته به سیستم سقف می توانند شامل بلوک، یونولیت، قالب موقت، زیرسازی، جک و تجهیزات آرماتور بندی باشند.

تفاوت قالب تیرچه با بلوک یا یونولیت سقفی

در سقف تیرچه بلوک، تیرچه های آماده در فواصل تعیین شده نصب می شوند و فضای میان آن ها با مصالح یا قطعات پرکننده مناسب سیستم سقف پوشانده می شود.

بلوک یا یونولیت میان تیرچه ها با قالبی که در کارخانه برای ساخت پاشنه تیرچه استفاده شده است متفاوت است.

به زبان ساده:

• قالب تیرچه، پاشنه تیرچه را تولید می کند.
• تیرچه تولید شده به پروژه منتقل می شود.
• بلوک یا قطعه پرکننده در مرحله اجرای سقف میان تیرچه ها قرار می گیرد.
• بتن پوششی سقف در مرحله بعد اجرا می شود.

نادیده گرفتن این تفاوت باعث می شود هنگام خرید یا استعلام قیمت، محصول اشتباهی درخواست شود.

تفاوت قالب تیرچه با قالب وافل

قالب وافل برای اجرای یک سیستم سقف متفاوت به کار می رود. قالب های وافل روی زیرسازی سقف چیده می شوند و بتن و آرماتور در اطراف آن ها اجرا می شود تا پس از قالب برداری، شبکه ای از تیرچه های بتنی در یک یا دو جهت در خود سقف شکل بگیرد.

در قالب تیرچه خرپایی، تیرچه ابتدا به صورت یک قطعه پیش ساخته تولید می شود و سپس به پروژه منتقل می شود. در سقف وافل، تیرچه های بتنی اصلی در محل اجرا و همزمان با بتن ریزی سقف شکل می گیرند.

بنابراین حتی اگر هر دو محصول با بتن و تیرچه ارتباط داشته باشند، جایگزین یکدیگر نیستند.

کاربرد قالب تیرچه چیست؟

کاربرد اصلی قالب تیرچه، نگهداری بتن تازه پاشنه در ابعاد و موقعیت مورد نظر تا زمان شکل گیری قطعه است. اما عملکرد صحیح قالب چند نتیجه مهم تر نیز دارد.

شکل دادن پاشنه بتنی

بتن تازه نمی تواند بدون یک سطح نگهدارنده، عرض و ارتفاع یکنواختی ایجاد کند. قالب محدوده بتن پاشنه را مشخص می کند و اجازه می دهد تیرچه با شکل طولی منظم تولید شود.

نگهداری خرپا در موقعیت مناسب

خرپای میلگردی باید هنگام بتن ریزی در موقعیت صحیح قرار داشته باشد. قالب همراه با تجهیزات نگهدارنده مناسب به تثبیت خرپا کمک می کند.

خود قالب به تنهایی وظیفه تامین تمام فاصله های آرماتور را بر عهده ندارد. محل میلگرد و مقدار پوشش بتن نیز باید طبق مشخصات تیرچه کنترل شوند.

یکنواخت کردن عرض پاشنه

اگر قالب در طول خود تغییر عرض داشته باشد یا لبه های آن باز شده باشند، پاشنه تیرچه نیز یکنواخت نخواهد بود. این موضوع می تواند در مرحله انبارش، حمل یا قرار گرفتن بلوک های سقفی مشکل ایجاد کند.

ایجاد سطح منظم تر

سطح داخلی صاف و تمیز قالب باعث می شود پاشنه پس از جدا شدن ظاهر منظم تری داشته باشد. بتن چسبیده از تولید قبلی، زنگ زدگی شدید، فرورفتگی یا برجستگی سطح قالب می تواند روی محصول بعدی اثر بگذارد.

امکان تولید تکراری

یکی از دلایل استفاده از قالب فلزی، امکان تولید تعداد زیادی تیرچه با ابعاد تکرارشونده است. البته تعداد دفعات استفاده به جنس، ضخامت، کیفیت ساخت، شیوه باز کردن، نحوه نگهداری و میزان آسیب وارد شده به قالب وابسته است و نمی توان برای تمام محصولات یک عدد ثابت اعلام کرد.

انواع قالب تیرچه

قالب تیرچه را می توان براساس جنس و روش ساخت دسته بندی کرد. در بازار ایران، قالب های فلزی رایج ترین گزینه برای تولید پاشنه تیرچه هستند.

قالب تیرچه ساخته شده از ورق خم شده

در این روش، ورق فولادی با عرض مورد نیاز برش داده می شود و با دستگاه خم به مقطع مورد نظر تبدیل می شود.

مزیت مهم این روش، امکان ساخت قالب با ابعاد مورد نیاز خط تولید است. تولیدکننده می تواند عرض کف، ارتفاع لبه ها و ضخامت ورق را براساس مشخصات مورد نیاز انتخاب کند.

کیفیت این قالب به چند عامل وابسته است:

• یکنواخت بودن ورق
• دقت برش
• دقت خم
• مستقیم بودن طول قالب
• عدم تابیدگی
• کیفیت اتصالات احتمالی
• صافی سطح داخلی

اگر عملیات خم دقیق نباشد، مقطع قالب در طول شاخه می تواند تغییر کند و این تغییر به محصول نهایی منتقل شود.

قالب ناودانی تیرچه

در برخی خطوط تولید از مقطع ناودانی مناسب به عنوان قالب استفاده می شود. دلیل استفاده از واژه «ناودانی قالب تیرچه» نیز شکل U مانند این قالب است.

ناودانی انتخابی باید از نظر ابعاد داخلی، راستای طولی، ضخامت و کیفیت سطح با تیرچه مورد نظر هماهنگ باشد.

مزیت اصلی ناودانی آماده، ساختار یکپارچه و امکان استفاده سریع است؛ اما هر ناودانی موجود در بازار لزوما قالب مناسب تیرچه نیست. مقطع باید با مشخصات تولید تطابق داشته باشد.

قالب های ماندگار

در برخی روش های قدیمی یا سیستم های خاص، پاشنه تیرچه می تواند در یک قالب ماندگار شکل بگیرد. این سیستم را نباید با قالب فلزی قابل استفاده مجدد یکی دانست.

در قالب موقت فلزی، پس از شکل گیری بتن قالب جدا می شود. در قالب ماندگار، قطعه قالب همراه تیرچه باقی می ماند. انتخاب و مجاز بودن هر روش باید براساس ضوابط تولید تیرچه و مشخصات پروژه بررسی شود.

قالب تیرچه فلزی چه مشخصاتی باید داشته باشد؟

برای خرید قالب تیرچه، فقط ضخامت ورق یا وزن آن را بررسی نکنید. چند ویژگی همزمان روی عملکرد تاثیر دارند.

راست بودن قالب

قالب باید در امتداد طول خود مستقیم باشد. تابیدگی جانبی می تواند تیرچه ای با پاشنه غیر مستقیم ایجاد کند و جابجایی و نصب آن را دشوار کند.

برای کنترل، قالب روی سطح صاف قرار داده می شود و راستای کف و لبه ها بررسی می گردد.

یکنواخت بودن عرض

عرض داخلی قالب باید در طول شاخه یکنواخت باشد. تغییر عرض در ابتدا، وسط و انتهای قالب نشانه کیفیت پایین ساخت یا تغییر شکل ناشی از استفاده است.

یکنواخت بودن ارتفاع لبه ها

دو لبه قالب باید ارتفاع متناسب و ثابتی داشته باشند. لبه کج یا موج دار کنترل حجم بتن و شکل پاشنه را دشوار می کند.

مقاومت در برابر تغییر شکل

قالب در زمان تولید تحت وزن بتن، خرپا، جابجایی و عملیات کارگاهی قرار می گیرد. ورق یا مقطع باید به اندازه ای صلب باشد که در شرایط تعریف شده تولید تغییر شکل نامطلوب نداشته باشد.

به همین دلیل نمی توان صرفا گفت «هرچه ورق ضخیم تر باشد بهتر است». ضخامت بیشتر وزن و قیمت را افزایش می دهد. ضخامت مناسب باید براساس طول قالب، شکل مقطع، روش نگهداری و شرایط خط تولید تعیین شود.

سطح داخلی مناسب

سطح تماس با بتن باید تا حد امکان صاف باشد. وجود جوش اضافی، برآمدگی، فرورفتگی یا بتن خشک شده باعث ایجاد نقص روی پاشنه می شود.

قابلیت تمیزکاری

تیرچه معمولا به صورت تکراری تولید می شود و قالب باید بعد از هر چرخه به راحتی تمیز شود. طراحی نامناسب لبه ها یا وجود نقاطی که بتن در آن ها جمع شود، زمان آماده سازی را افزایش می دهد.

آیا می توان از قالب بتن پلاستیکی برای تولید تیرچه استفاده کرد؟

قالب بتن پلاستیکی یک خانواده گسترده از قالب های پلیمری است که در بخش های مختلف قالب بندی کاربرد دارد. با این حال، قالب مدولار پلاستیکی دیوار یا ستون را نباید مستقیما جایگزین قالب طولی تیرچه کرد.

قالب تولید تیرچه باید دارای شکل، طول، عرض و صلبیت متناسب با پاشنه تیرچه باشد. بنابراین اگر قرار باشد یک سیستم پلیمری برای تولید تیرچه استفاده شود، باید مشخصا برای این کاربرد طراحی و تایید شده باشد.

در خطوط رایج تولید تیرچه خرپایی، قالب فلزی طولی همچنان گزینه شناخته شده تری است؛ زیرا امکان تولید مقاطع طولانی، نظافت و استفاده تکراری را فراهم می کند.

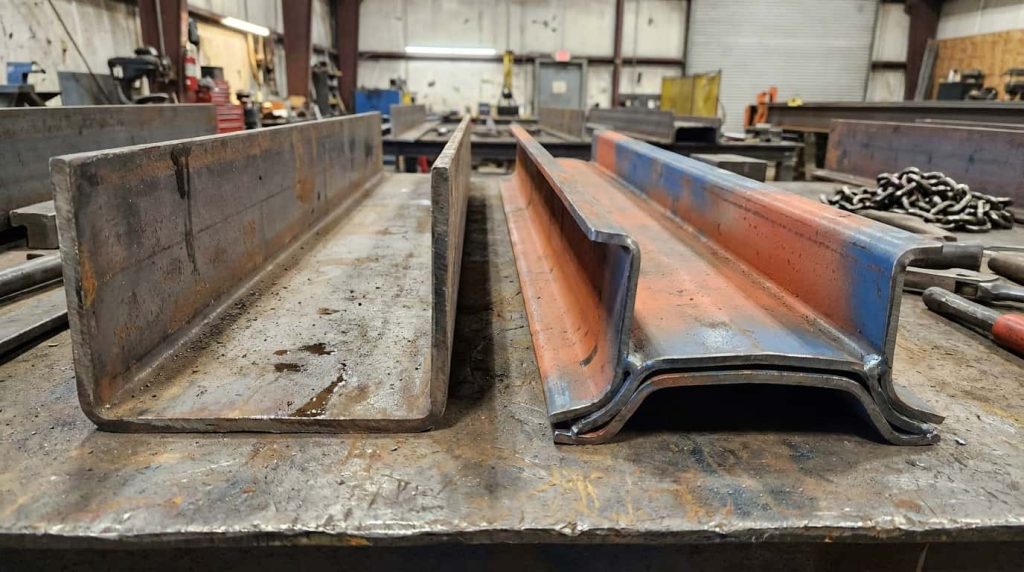

تفاوت قالب تیرچه با قالب فلزی لبه خم چیست؟

قالب فلزی لبه خم نوعی پانل مدولار قالب بندی است که در اجرای فونداسیون، دیوار، ستون، تیر و بخش های مختلف سازه بتنی استفاده می شود.

اگرچه قالب تیرچه ساخته شده از ورق نیز می تواند با عملیات خم تولید شود، اصطلاح «قالب لبه خم» در بازار قالب بندی معمولا به پانل مدولار بتن اشاره دارد و با قالب ناودانی تیرچه متفاوت است.

تفاوت اصلی در کاربرد است:

• قالب تیرچه یک مقطع طولی برای تولید پاشنه تیرچه است.
• قالب لبه خم یک پانل قالب بندی برای اجرای اعضای بتنی در پروژه است.
• ابعاد و اتصال های آن ها متفاوت است.
• قالب تیرچه معمولا در خط تولید استفاده می شود.
• قالب مدولار لبه خم در محل سازه مونتاژ می شود.

بنابراین شباهت در جنس فولادی یا روش خم کاری نباید باعث یکی دانستن این دو محصول شود.

ابعاد قالب تیرچه چگونه تعیین می شود؟

یکی از مهم ترین اشتباهات هنگام خرید این است که یک عرض یا ضخامت عمومی به عنوان «سایز استاندارد همه قالب ها» در نظر گرفته شود.

ابعاد قالب باید با مشخصات تیرچه تولیدی هماهنگ شود. پارامترهای اصلی عبارتند از:

• عرض پاشنه مورد نیاز
• ارتفاع پاشنه
• قطر و آرایش میلگردهای پایین
• مقدار پوشش بتن آرماتور
• نوع بلوک یا سیستم سقفی مقصد
• طول تیرچه های تولیدی
• روش تولید و جابجایی
• استاندارد یا مشخصات فنی واحد تولید

استاندارد ملی مربوط به تیرچه خرپایی و ضوابط سقف تیرچه بلوک باید در طراحی و تولید محصول نهایی مورد توجه قرار گیرند. قالب تنها یکی از ابزارهای تولید است و نباید ابعاد تیرچه را مستقل از ضوابط محصول تعیین کند.

آیا طول قالب باید برابر تیرچه باشد؟

لزوما یک طول ثابت برای همه کارگاه ها وجود ندارد. بعضی واحدها از قالب هایی با طول مشخص استفاده می کنند و برای تیرچه های کوتاه تر بخشی از طول را مسدود می کنند. برخی دیگر قالب های متناسب با تولید خود دارند.

مهم این است که قالب در کل طول مورد استفاده مستقیم و پایدار باقی بماند و انتهای بتن به شکل کنترل شده بسته شود.

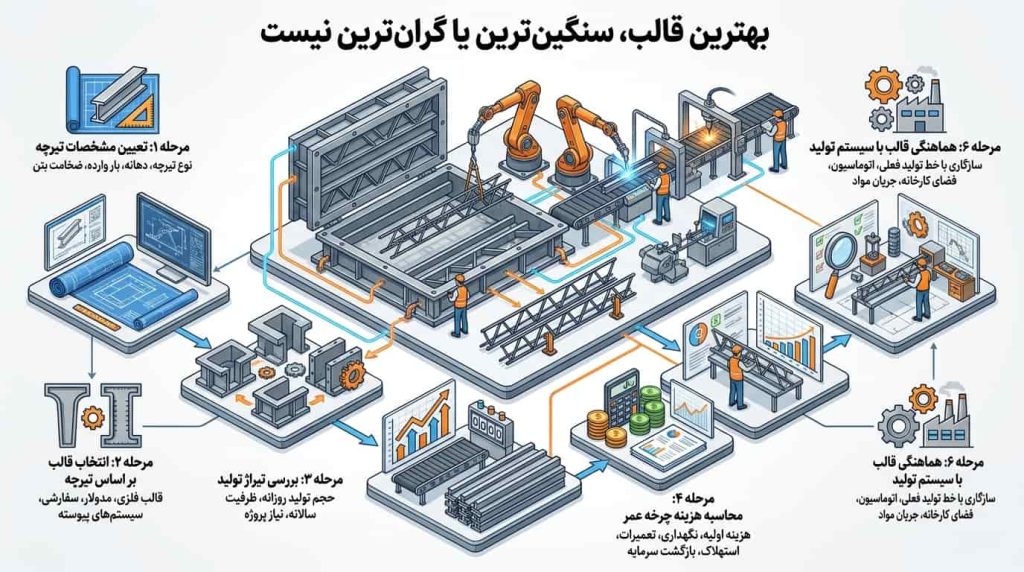

ضخامت ورق قالب چگونه انتخاب شود؟

ضخامت باید به اندازه ای باشد که قالب زیر شرایط واقعی تولید تاب برندارد، اما انتخاب آن باید اقتصادی نیز باشد.

موارد موثر عبارتند از:

• طول شاخه
• عرض قالب
• ارتفاع لبه
• نوع ورق
• وجود تقویت کننده
• روش قرارگیری روی میز تولید
• تعداد دفعات استفاده
• شیوه جابجایی
• حجم تولید روزانه

به جای انتخاب بر اساس یک عدد شنیده شده در بازار، بهتر است مشخصات تولید برای سازنده قالب ارسال شود.

مراحل استفاده از قالب تیرچه

فرایند دقیق تولید باید طبق روش اجرایی واحد تولید انجام شود، اما مراحل عمومی استفاده از قالب را می توان به چند بخش تقسیم کرد.

1. کنترل اولیه قالب

قبل از شروع تولید، قالب از نظر کجی، تابیدگی، وجود بتن باقی مانده و خرابی بررسی می شود.

قالب آسیب دیده نباید بدون اصلاح وارد چرخه تولید شود؛ زیرا همان نقص می تواند در چندین تیرچه تکرار شود.

2. تمیز کردن سطح داخلی

بتن سخت شده از تولید قبلی باید از داخل قالب پاک شود. تمیزکاری باید به شکلی باشد که سطح قالب آسیب نبیند.

ضربه بسیار شدید برای جدا کردن بتن می تواند باعث فرورفتگی یا تغییر شکل قالب شود.

3. آماده کردن سطح جداکننده

در قالب هایی که طبق روش تولید به ماده رهاساز نیاز دارند، مقدار مناسب ماده روی سطح اعمال می شود.

مصرف بیش از حد روغن نیز صحیح نیست؛ زیرا می تواند سطح بتن را آلوده کند. نوع ماده رهاساز باید برای بتن و قالب مناسب باشد.

4. قرار دادن خرپای میلگردی

خرپای آماده در قالب قرار می گیرد و موقعیت آرماتورهای تحتانی کنترل می شود.

میلگرد نباید مستقیما در شرایطی قرار گیرد که پوشش بتن مورد نیاز تامین نشود. فاصله آن با سطح قالب باید مطابق مشخصات تولید تیرچه کنترل شود.

5. کنترل پوشش بتن

در این مرحله استفاده از فاصله نگهدار مناسب می تواند موقعیت آرماتور را حفظ کند. اگر می خواهید مفهوم این قطعه را دقیق تر بررسی کنید، مقاله «اسپیسر آرماتور بندی چیست» مکمل مناسبی برای این بخش است.

اسپیسر یا فاصله نگهدار باید با ابعاد تیرچه و نحوه تولید هماهنگ باشد و نباید باعث ایجاد ضعف یا بی نظمی در پاشنه شود.

6. بتن ریزی پاشنه

بتن در قسمت پایین قالب ریخته می شود و باید فضای اطراف آرماتورهای مورد نظر را پر کند.

کیفیت تیرچه فقط به قالب وابسته نیست. طرح اختلاط بتن، کیفیت مصالح، نحوه اختلاط، تراکم و عمل آوری نیز روی محصول اثر دارند.

بنابراین قالب سالم نمی تواند بتن نامناسب را به تیرچه با کیفیت تبدیل کند.

7. تراز کردن سطح بتن

سطح بتن پاشنه باید مطابق روش تولید تنظیم شود. بتن اضافی یا کمبود بتن در طول تیرچه می تواند باعث تغییر شکل مقطع شود.

در تولید تکراری بهتر است روش مشخصی برای کنترل مقدار بتن وجود داشته باشد تا وزن و ابعاد محصولات تا حد ممکن یکنواخت باقی بماند.

8. عمل آوری اولیه

تیرچه نباید بلافاصله بعد از بتن ریزی از قالب خارج شود. بتن باید به حدی برسد که عملیات قالب برداری و جابجایی باعث ترک، لب پریدگی یا تغییر شکل پاشنه نشود.

زمان لازم یک عدد ثابت برای تمام پروژه ها نیست. دما، نوع سیمان، طرح اختلاط، روش عمل آوری و شرایط محیطی روی کسب مقاومت تاثیر دارند.

9. قالب برداری

قالب برداری باید بدون ضربه شدید انجام شود. اگر برای خارج کردن تیرچه نیاز به ضربات متعدد و سنگین وجود دارد، باید علت آن بررسی شود.

علل احتمالی عبارتند از:

• تمیز نبودن قالب
• ماده رهاساز نامناسب
• تغییر شکل قالب
• لبه های آسیب دیده
• قالب برداری زودهنگام یا نامناسب

10. کنترل تیرچه

بعد از خارج کردن محصول، پاشنه از نظر مواردی مانند ترک، لب پریدگی، حفره، یکنواختی عرض، راستا و پوشش میلگرد بررسی می شود.

اگر یک نقص مشابه در چند محصول پشت سر هم مشاهده شود، قالب نیز باید به عنوان یکی از عوامل احتمالی بررسی شود.

نقش اسپیسر در تولید تیرچه چیست؟

یکی از نقاطی که کیفیت تولید را تحت تاثیر قرار می دهد، موقعیت آرماتور در پاشنه است.

اگر میلگردهای تحتانی به کف قالب بچسبند، پوشش بتن زیر آن ها تامین نمی شود. اگر فاصله بیش از حد شود نیز موقعیت آرماتور نسبت به مقطع تغییر می کند.

بنابراین هدف ایجاد «فاصله بیشتر» نیست؛ هدف ایجاد فاصله طراحی شده است.

اسپیسر مناسب به حفظ موقعیت میلگرد هنگام بتن ریزی کمک می کند. انتخاب آن باید براساس فضای محدود داخل قالب، قطر میلگرد، مقدار پوشش مورد نیاز و روش تولید انجام شود.

این قطعات نباید باعث کج شدن خرپا یا ایجاد برجستگی نامناسب روی سطح پاشنه شوند.

چه عواملی کیفیت تیرچه تولیدی را تحت تاثیر قرار می دهند؟

قالب تنها یکی از اجزای فرایند است. کیفیت تیرچه نتیجه مجموعه ای از عوامل است.

کیفیت خرپا

ابعاد و محل میلگردها، کیفیت اتصال ها و آرایش خرپا باید مطابق مشخصات تولید باشد.

کیفیت بتن پاشنه

مقاومت، کارایی، دانه بندی، تراکم و عمل آوری بتن بر کیفیت پاشنه تاثیر دارند.

کیفیت قالب

قالب باید مستقیم، تمیز و دارای ابعاد یکنواخت باشد.

نحوه قرارگیری آرماتور

پوشش بتن و مرکز بودن خرپا داخل قالب باید کنترل شود.

قالب برداری

قالب برداری نامناسب می تواند محصول سالم را در آخرین مرحله تولید آسیب بزند.

حمل و انبارش

تیرچه پس از تولید نیز باید به شکل مناسب بلند، حمل و انبار شود. فشار نقطه ای یا نحوه انبارش نامناسب می تواند باعث ایجاد ترک یا آسیب شود.

اشتباهات رایج هنگام استفاده از قالب تیرچه

بسیاری از خطاهای خط تولید با کنترل ساده قالب قابل پیشگیری هستند.

استفاده از قالب تاب دار

قالبی که در امتداد طول انحنا دارد می تواند پاشنه تیرچه را نیز منحرف کند.

گاهی اپراتور به مرور به این ایراد عادت می کند، زیرا تمام تولیدات یک خط شکل مشابهی پیدا می کنند. کنترل دوره ای با ابزار مستقیم ضروری است.

قرار دادن قالب روی سطح ناهموار

حتی قالب سالم اگر روی میز یا زمین ناهموار قرار گیرد، ممکن است در زمان بتن ریزی تغییر راستا دهد.

بستر قالب باید پایدار و تراز باشد.

تمیز نکردن بتن قبلی

لایه های بتن خشک شده باعث کاهش عرض داخلی یا ایجاد برجستگی روی محصول می شوند.

این مسئله با هر چرخه تولید بدتر می شود.

ضربه شدید برای قالب برداری

ضربات مکرر می تواند لبه قالب را باز کند، کف را فرورفته کند یا تیرچه را آسیب بزند.

روش باز کردن باید به گونه ای باشد که هم محصول و هم قالب حفظ شوند.

استفاده از قالب با ضخامت نامتناسب

قالب بسیار سبک ممکن است برای حجم تولید یا طول مورد نظر صلبیت کافی نداشته باشد.

از سوی دیگر، قالب بسیار سنگین نیز هزینه خرید، حمل و جابجایی را افزایش می دهد.

استفاده نکردن از فاصله نگهدار مناسب

قرار دادن مستقیم آرماتور روی کف قالب می تواند پوشش زیر میلگرد را کاهش دهد.

پر کردن بیش از حد قالب

حجم بتن باید مطابق مقطع تعیین شده باشد. اضافه کردن بتن صرفا با تصور «تیرچه قوی تر» روش مهندسی نیست.

خارج کردن زودهنگام تیرچه

اگر بتن هنوز برای تحمل تنش های قالب برداری و جابجایی آمادگی نداشته باشد، ترک یا شکست لبه امکان پذیر است.

ادامه استفاده از قالب معیوب

قالبی که یک بار تغییر شکل داده است ممکن است در هر تولید همان ایراد را تکرار کند. اگر اصلاح اقتصادی نیست، خروج آن از چرخه می تواند ارزان تر از تولید تعداد زیادی محصول معیوب باشد.

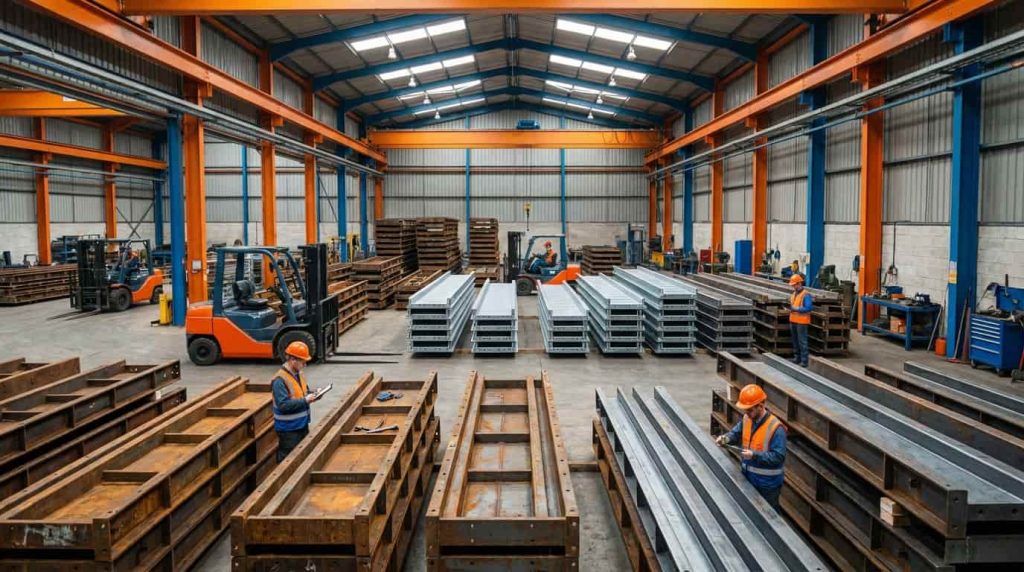

قالب تیرچه دست دوم بخریم یا نو؟

قالب فلزی قابلیت استفاده تکراری دارد؛ بنابراین بازار قالب دست دوم نیز وجود دارد. اما پایین بودن قیمت نباید تنها معیار تصمیم باشد.

قبل از خرید قالب دست دوم موارد زیر را بررسی کنید:

• راستای طولی
• عرض داخلی در چند نقطه
• ارتفاع دو لبه
• خوردگی عمیق
• فرورفتگی کف
• بازشدگی لبه
• جوشکاری و تعمیرات قبلی
• ضخامت واقعی باقی مانده
• آثار حرارت یا تابیدگی
• امکان تمیزکاری
• طول قابل استفاده

اگر برای اصلاح قالب دست دوم هزینه بالایی لازم باشد، اختلاف قیمت آن با محصول نو ممکن است از بین برود.

چه زمانی قالب نو منطقی تر است؟

برای خط تولیدی که تیراژ بالا دارد، یکنواختی تولید اهمیت زیادی دارد و توقف خط هزینه بر است، قالب نو با مشخصات دقیق معمولا کنترل بیشتری در اختیار تولیدکننده قرار می دهد.

چه زمانی دست دوم قابل بررسی است؟

برای تولید محدود یا زمانی که قالب دست دوم سالم، مستقیم و متناسب با ابعاد مورد نیاز پیدا شود، می توان آن را بررسی کرد.

تصمیم نهایی باید براساس «هزینه به ازای هر چرخه قابل استفاده» انجام شود، نه فقط قیمت خرید اولیه.

نگهداری صحیح از قالب تیرچه

نگهداری مناسب عمر مفید قالب را افزایش می دهد و کیفیت محصولات را یکنواخت تر نگه می دارد.

بعد از هر بار استفاده تمیز شود

بتن باقی مانده باید پیش از سخت شدن کامل یا در زمان مناسب تمیز شود.

قالب روی زمین رها نشود

قرار دادن قالب بلند روی سطح ناهموار احتمال تابیدگی یا آسیب را افزایش می دهد.

بهتر است نقاط اتکا به شکلی باشند که وزن قالب یکنواخت توزیع شود.

جابجایی اصولی انجام شود

کشیدن قالب روی زمین، پرت کردن یا بلند کردن نامتقارن می تواند به آن آسیب بزند.

خوردگی کنترل شود

قالب فولادی باید در شرایطی نگهداری شود که خوردگی شدید ایجاد نشود. قبل از تولید نیز زنگ و آلودگی سطح بررسی شود.

تعمیرات ثبت شود

اگر قالب صافکاری یا جوشکاری شده است، بهتر است بعد از تعمیر دوباره ابعاد و راستای آن کنترل شود.

قالب تیرچه چه ارتباطی با اجرای سقف دارد؟

قالب تیرچه در خط تولید استفاده می شود، اما محصولی که از آن خارج می شود در نهایت بخشی از سیستم سقف تیرچه بلوک خواهد بود.

بعد از انتقال تیرچه ها به پروژه، آن ها روی تکیه گاه ها قرار می گیرند و تا زمانی که بتن سقف به شرایط لازم برسد، سیستم نگهداری موقت زیر سقف نقش مهمی دارد.

در این مرحله تجهیزات قالب تولید تیرچه دیگر حضور ندارند و ابزارهای دیگری مورد استفاده قرار می گیرند.

جک سقفی چه نقشی دارد؟

جک سقفی برای نگهداری موقت سیستم سقف و زیرسازی در زمان اجرا استفاده می شود. جک با قالب تیرچه تفاوت کامل دارد:

• قالب تیرچه در کارخانه، پاشنه را شکل می دهد.
• جک در کارگاه، زیر سقف قرار می گیرد.
• قالب تیرچه بعد از تولید تیرچه آزاد می شود.
• جک تا زمان مناسب جمع آوری زیر سقف باقی می ماند.

نوع، تعداد، فاصله و ظرفیت جک ها باید براساس سیستم اجرایی و طرح زیرسازی مشخص شود.

جک عراقی چیست و آیا در سقف تیرچه کاربرد دارد؟

جک عراقی یکی از انواع جک های قابل تنظیم است که سر آن معمولا برای نگهداری تیر یا اجزای زیرسازی طراحی می شود.

این جک نیز ارتباط مستقیمی با تولید تیرچه ندارد؛ بلکه در مرحله زیرسازی و پشتیبانی موقت می تواند براساس طرح اجرایی مورد استفاده قرار گیرد.

انتخاب میان جک T شکل، جک U شکل و سیستم های دیگر باید براساس نوع تیر زیرسازی، ارتفاع، بار و روش اجرای سقف انجام شود.

قالب تیرچه یا قالب وافل؛ کدام بهتر است؟

این سوال از اساس باید اصلاح شود، زیرا قالب تیرچه و قالب وافل دو محصول جایگزین مستقیم نیستند.

اگر پروژه با سیستم تیرچه بلوک طراحی شده باشد، تیرچه ها پیش ساخته هستند و قالب تیرچه در مرحله تولید آن ها استفاده شده است.

اگر سقف وافل طراحی شده باشد، قالب های وافل در خود پروژه روی زیرسازی قرار می گیرند و شبکه تیرچه های بتنی درجا شکل می گیرد.

بنابراین انتخاب بین این دو با خرید قالب شروع نمی شود؛ بلکه ابتدا سیستم سقف توسط طراح سازه تعیین می شود.

بعد از تعیین سیستم، تجهیزات مناسب انتخاب خواهند شد.

هنگام خرید قالب تیرچه چه مواردی را بررسی کنیم؟

برای خرید اصولی، بهتر است قبل از تماس با تولید کننده این اطلاعات مشخص باشند:

1. نوع تیرچه تولیدی
2. عرض پاشنه مورد نیاز
3. ارتفاع مورد نیاز قالب
4. طول قالب
5. ظرفیت تولید روزانه
6. روش قرارگیری قالب در خط
7. ضخامت یا صلبیت مورد انتظار
8. نوع ورق یا مقطع
9. تعداد قالب
10. نحوه حمل تا محل تولید

سپس هنگام تحویل محصول، موارد زیر کنترل شوند:

• راست بودن
• عرض داخلی
• ارتفاع لبه ها
• ضخامت
• کیفیت خم
• کیفیت جوش
• سلامت سطح
• عدم وجود فرورفتگی
• وزن تقریبی
• تطابق تعداد و طول

قیمت پایین قالبی که چند ماه بعد تاب می خورد یا نیاز به تعمیر مداوم دارد، الزاماً به معنی خرید اقتصادی نیست.

عوامل موثر بر قیمت قالب تیرچه

قیمت قالب تیرچه از ترکیب هزینه مواد اولیه و ساخت تعیین می شود.

وزن فولاد

هرچه وزن قالب بیشتر باشد، سهم مواد اولیه در قیمت بیشتر می شود. البته وزن بالاتر به تنهایی تضمین کننده کیفیت نیست.

ضخامت ورق

افزایش ضخامت مصرف فولاد و قیمت را افزایش می دهد، اما باید متناسب با نیاز واقعی باشد.

طول قالب

قالب بلندتر به فولاد بیشتری نیاز دارد و حمل آن نیز شرایط متفاوتی خواهد داشت.

عرض و ارتفاع

ابعاد مقطع روی مقدار ورق مصرفی تاثیر دارند.

روش تولید

قالب ساخته شده با خم کاری دقیق، برش مناسب و کنترل ابعادی ممکن است هزینه ساخت متفاوتی نسبت به محصول ساده تر داشته باشد.

نوع فولاد

نوع، کیفیت و قیمت روز ورق یا ناودانی در هزینه نهایی تاثیر دارد.

تعداد سفارش

سفارش عمده و تولید سری می تواند هزینه ساخت هر قطعه را تغییر دهد.

هزینه حمل

قالب تیرچه طول زیادی دارد و روش بارگیری و فاصله مقصد روی هزینه نهایی سفارش تاثیر می گذارند.

قالب نو یا دست دوم

قیمت قالب کارکرده معمولا پایین تر است، اما باید هزینه احتمالی صافکاری، تعمیر و کاهش طول عمر را نیز محاسبه کرد.

چگونه بهترین قالب تیرچه را برای خط تولید انتخاب کنیم؟

بهترین قالب الزاما سنگین ترین، ضخیم ترین یا گران ترین مدل بازار نیست.

قالب مناسب محصولی است که با مشخصات تیرچه، تیراژ تولید و شرایط کارگاه شما هماهنگ باشد.

برای یک انتخاب منطقی این مسیر را طی کنید:

مرحله اول: مشخصات محصول نهایی را تعیین کنید

ابتدا بدانید چه نوع تیرچه ای با چه مقطع و مشخصاتی تولید خواهید کرد.

مرحله دوم: قالب را براساس تیرچه انتخاب کنید

ابعاد قالب نباید تعیین کننده تیرچه باشد؛ تیرچه طراحی شده باید تعیین کننده قالب باشد.

مرحله سوم: تیراژ را در نظر بگیرید

خط تولید پرتعداد به قالبی نیاز دارد که در چرخه های مکرر، ابعاد خود را حفظ کند.

مرحله چهارم: هزینه چرخه عمر را محاسبه کنید

فقط مبلغ خرید را نبینید. تعداد دفعات استفاده، هزینه تعمیر، سرعت تمیزکاری و احتمال توقف تولید را نیز در نظر بگیرید.

مرحله پنجم: نمونه را کنترل کنید

اگر تعداد سفارش بالا است، کنترل نمونه اولیه قبل از تولید همه قالب ها می تواند از هزینه اصلاح تعداد زیادی محصول جلوگیری کند.

مرحله ششم: قالب را جزئی از سیستم تولید ببینید

خرپا، میز کار، بتن، اسپیسر، قالب، نیروی انسانی، روش تراکم و عمل آوری باید هماهنگ باشند.

یک قالب با کیفیت داخل یک خط تولید ضعیف به تنهایی مشکل کیفیت را حل نمی کند.

جمع بندی

قالب تیرچه یک قالب طولی و موقت برای شکل دادن بتن پاشنه تیرچه خرپایی است. خرپای میلگردی داخل آن قرار می گیرد، بتن پاشنه اجرا می شود و پس از رسیدن بتن به شرایط لازم، تیرچه از قالب جدا می گردد.

این محصول را نباید با بلوک سقفی، یونولیت، قالب وافل یا قالب بندی زیر سقف اشتباه گرفت. قالب تیرچه در مرحله تولید قطعه پیش ساخته استفاده می شود، در حالی که تجهیزات دیگری مانند قالب وافل و جک سقفی در محل اجرای سقف کاربرد دارند.

در زمان انتخاب قالب، مواردی مانند عرض داخلی، ارتفاع، طول، ضخامت، راست بودن، کیفیت خم، سطح داخلی و شرایط تولید اهمیت دارند. انتخاب ضخامت یا ابعاد فقط براساس اعداد رایج بازار بدون توجه به محصول نهایی روش مناسبی نیست.

همچنین نگهداری، تمیزکاری و قالب برداری صحیح اهمیت زیادی دارند. قالبی که در اثر استفاده تابیده یا فرورفته باشد می تواند همان ایراد را به تعداد زیادی تیرچه منتقل کند.

اگر قصد خرید یا تولید قالب تیرچه دارید، بهتر است ابتدا مشخصات تیرچه و ظرفیت خط تولید تعیین شود و سپس قالب متناسب با آن انتخاب گردد. شهر قالب در زمینه تجهیزات قالب بندی فعالیت می کند و برای انتخاب تجهیزات مرتبط نیز بهتر است مشخصات واقعی پروژه و خط تولید مبنای تصمیم قرار گیرد.

سوالات متداول

1. قالب تیرچه چیست و چه کاربردی دارد؟

قالب تیرچه یک قالب موقت، معمولا فلزی و ناودانی شکل است که برای شکل دادن بتن پاشنه تیرچه خرپایی استفاده می شود. بعد از رسیدن بتن به شرایط مناسب، تیرچه از قالب خارج می شود.

2. قالب تیرچه از ورق بهتر است یا ناودانی؟

هر دو روش قابل استفاده هستند و انتخاب به ابعاد مورد نیاز، ضخامت، صلبیت، کیفیت ساخت، تیراژ و هزینه بستگی دارد. مهم تر از نام روش ساخت، مستقیم بودن و حفظ ابعاد قالب در طول استفاده است.

3. ضخامت مناسب ورق قالب تیرچه چقدر است؟

برای تمام قالب ها یک ضخامت ثابت وجود ندارد. طول قالب، ابعاد مقطع، نوع ورق، شرایط تکیه گاهی و تیراژ تولید باید همزمان بررسی شوند و سپس ضخامت مناسب تعیین شود.

4. آیا قالب تیرچه همان قالب وافل است؟

خیر. قالب تیرچه برای تولید پاشنه تیرچه پیش ساخته استفاده می شود، اما قالب وافل در محل پروژه برای شکل دادن شبکه تیرچه های بتنی درجا در سقف وافل کاربرد دارد.

5. آیا خرید قالب تیرچه دست دوم به صرفه است؟

در صورت سالم بودن، راست بودن، نداشتن خوردگی شدید و تطابق ابعاد با تیرچه مورد نظر می تواند اقتصادی باشد. اگر قالب نیاز به صافکاری و تعمیر گسترده داشته باشد، باید هزینه اصلاح و عمر باقی مانده آن با قالب نو مقایسه شود.
