قالب پلاستیکی 10*100

قالب 10×100 پلاستیکی؛ پنل بسیار باریک برای ریزتنظیم مدول و اجرای جزئیات دیوار بتنی

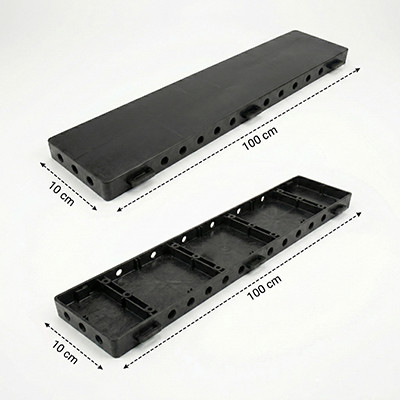

قالب 10×100 پلاستیکی یک پانل مدولار با عرض 10 و طول 100 سانتی‌متر است که در سیستم‌های قالب‌بندی پلاستیکی برای اجرای دیوارهای بتنی، جان‌پناه‌ها، کلاف‌های پیرامونی و سازه‌های سبک محوطه‌سازی استفاده می‌شود. این سایز به‌طور مشخص برای «ریزتنظیم نهایی عرض» به کار می‌رود؛ یعنی وقتی با ترکیب پنل‌های اصلی و تکمیلی (50، 45، 40، 35، 30، 25، 20 و 15) هنوز چند سانتی‌متر تا عرض دقیق دیوار باقی مانده است، پنل 10 سانتی‌متری مدار را دقیق می‌کند و نیاز به لقمه‌گذاری و اصلاحات غیراستاندارد را کاهش می‌دهد.

طول 1 متری پنل 10×100 باعث می‌شود کنترل‌پذیری آن در کارگاه بالا باشد و نسبت به پنل‌های باریکِ بلندتر (مثل 10×150 و 10×200) ریسک خمش و تابیدگی کمتری داشته باشد. به همین دلیل در بسیاری از پروژه‌ها، 10×100 “پنل حل جزئیات” محسوب می‌شود؛ مخصوصاً اطراف بازشوها، کنار کنج‌ها و نقاطی که دسترسی محدود است.

برای بررسی پنل‌های مکمل، کنج‌ها و نوع قفل‌ها/گیره‌های هم‌سیستم، صفحه قالب پلاستیکی مرجع مناسبی است تا اجزای قابل ترکیب در یک سیستم واحد را یکجا بررسی کنید.

مشخصات فنی اثرگذار در عملکرد قالب 10×100 پلاستیکی

جنس پلیمر و پایداری ابعادی (تلرانس و گونیا بودن)

قالب‌های پلاستیکی معمولاً از پلیمرهای مهندسی (مثل PP تقویت‌شده یا ترکیبات مشابه) ساخته می‌شوند تا وزن کم، مقاومت در برابر رطوبت و امکان شست‌وشو فراهم شود. در پنل 10×100، چون عرض بسیار کم است، حتی اختلاف تلرانس کوچک یا عدم گونیا بودن می‌تواند سریع‌تر خودش را به شکل درزدهی یا بد نشستن پنل نشان دهد. موارد کلیدی کنترل:
– گونیا بودن پنل و یکنواختی لبه‌ها
– سلامت محل اتصال (قفل/گیره) و نبود ترک یا لب‌پریدگی
– عدم پیچش (Twist) که می‌تواند باعث لقی در اتصال شود

همچنین حساسیت پلیمر به دما مهم است: در سرما امکان تردی و شکست لبه‌ها و در گرما امکان نرم‌شدن و تغییر شکل وجود دارد. این موضوع در انبارش و حمل‌ونقل، به‌خصوص برای قطعات باریک، اثرگذار است.

ریب‌بندی (تقویت پشت پنل) و کنترل تغییر شکل موضعی

ریب‌ها در قالب پلاستیکی نقش پشت‌بند را دارند. در پنل 1 متری، خمش کلی معمولاً کم است، اما تغییر شکل موضعی می‌تواند رخ دهد، به‌خصوص اگر:
– پنل ضربه خورده باشد یا محل اتصال آسیب دیده باشد
– ریب‌بندی ضعیف باشد
– بتن روان باشد و ویبره طولانی کنار اتصال انجام شود

پیامد این وضعیت معمولاً موج موضعی روی سطح بتن یا بازشدگی درز در محل اتصال پنل‌هاست. بنابراین سلامت ریب‌ها و لبه‌ها باید قبل از ورود پنل به مدار اصلی کنترل شود.

سطح تماس با بتن و انتخاب رهاساز سازگار

در قالب پلاستیکی، کیفیت سطح بتن به شدت به نگهداری وابسته است:
– بتن خشک‌شده روی لبه‌ها مهم‌ترین عامل فاصله افتادن و نشت شیره بتن در سیکل بعد است.
– رهاساز باید با پلیمر سازگار باشد؛ مواد نامناسب می‌توانند لکه ایجاد کنند یا به سطح قالب آسیب بزنند.
– روغن‌کاری باید نازک و یکنواخت باشد؛ چرب‌کاری زیاد باعث لک سطحی و جذب گردوغبار می‌شود.

کاربردهای رایج قالب 10×100 پلاستیکی در کارگاه

این پنل معمولاً نقش تکمیلی دقیق دارد و در سناریوهای زیر پرکاربرد است:
– ریزتنظیم عرض دیوار بتنی برای رسیدن به ابعاد دقیق بدون لقمه‌گذاری
– اطراف بازشوها و نقاطی که نصب پنل‌های بلند یا عریض دشوار است
– اصلاح ترکیب پنل‌ها در مجاورت کنج داخلی/خارجی و تغییر راستای دیوار
– شکست‌های ارتفاعی و تنظیم تراز (در ترکیب با پنل‌های 10×150 و 10×200)
– جان‌پناه‌ها و دیوارهای کوتاه در پروژه‌های محوطه‌سازی صنعتی

در بسیاری از مدارها، وجود پنل 10×100 باعث می‌شود به جای استفاده از لقمه‌های چوبی یا قطعات متفرقه، مدار با قطعات استاندارد بسته شود؛ نتیجه آن، آب‌بندی بهتر و کیفیت سطح بالاتر است.

ملاحظات اجرایی: فشار بتن تازه، اتصالات و کنترل درز

فشار جانبی بتن و اثر آن بر درزدهی

طبق اصول قالب‌بندی (همسو با ACI 347)، فشار جانبی بتن تازه تابع اسلامپ، سرعت بتن‌ریزی، دما و ویبره است. در پنل 10×100 خمش کلی کمتر است، اما درزدهی می‌تواند رخ دهد اگر:
– تعداد قفل‌ها/گیره‌ها کم بسته شود
– لبه‌ها تمیز نباشند
– بتن روان باشد و ویبره طولانی کنار اتصال انجام شود

راهکارها: بتن‌ریزی مرحله‌ای، ویبره کنترل‌شده و رعایت تعداد استاندارد اتصال‌ها مطابق دستورالعمل سیستم.

تمیزکاری لبه‌ها و آب‌بندی درزها

در قالب‌های پلاستیکی، علت رایج نشت شیره بتن «بتن خشک‌شده روی لبه‌ها» و «نشیمن ناقص پنل‌ها» است. برای کنترل نشت:
– قبل از مونتاژ، لبه‌ها و نشیمن اتصال کاملاً پاک‌سازی شود.
– پنل‌های تاب‌دار، ترک‌خورده یا لب‌پریده از مدار اصلی (خصوصاً بتن نمایان) خارج شوند.
– در پروژه‌های حساس، از نوار درزگیر/فوم مناسب مطابق سیستم استفاده شود.

جدول مقایسه 10×100 با 10×150 و 10×200 (انتخاب بر اساس جزئیات و سرعت)

خطاهای رایج در استفاده از قالب 10×100 پلاستیکی

– کم کردن تعداد قفل‌ها/گیره‌ها و باز شدن درز در اتصال‌ها
– تمیز نکردن لبه‌ها بعد از بازکردن قالب و افزایش نشت در سیکل بعد
– روغن‌کاری بیش از حد یا استفاده از رهاساز ناسازگار با پلیمر
– استفاده از پنل لب‌پریده/ترک‌خورده در نقاط حساس مدار و افت کیفیت سطح
– انبارش نامناسب (زیر آفتاب/روی سطح ناهموار) و تابیدگی یا آسیب به لبه‌ها

چه زمانی بررسی سیستم فلزی منطقی‌تر است؟

قالب پلاستیکی 10×100 برای بسیاری از کارهای سبک تا متوسط و جزئیات اجرایی مناسب است. اما اگر پروژه شما دیوارهای بلند، سیکل‌های سنگین، بتن‌ریزی بسیار سریع یا بتن با اسلامپ بالا دارد، ممکن است نیاز به حاشیه اطمینان بیشتری داشته باشید. در این شرایط، بررسی قالب بتن فلزی یا استفاده ترکیبی (فلزی در نقاط بحرانی مثل کنج‌ها و محل‌های تمرکز فشار) تصمیم کم‌ریسک‌تری است.

تامین پروژه‌ای و نکات سفارش B2B

در استعلام قالب 10×100 پلاستیکی، بهتر است علاوه بر تعداد، نوع دیوار/سازه، ارتفاع بتن‌ریزی، روش بتن‌ریزی (پمپ/باکت)، اسلامپ، حساسیت سطح بتن و نوع اتصال سیستم را هم مشخص کنید تا ترکیب پنل‌ها و تعداد اتصال‌ها درست پیشنهاد شود. تامین سیستمی و هم‌تلرانس بودن قطعات، در جلوگیری از ناسازگاری و توقف کارگاهی نقش تعیین‌کننده دارد.

در پروژه‌های چندمرحله‌ای، مجموعه شهر قالب با تجربه تامین پروژه‌ای در حوزه قالب‌بندی، معمولاً بر هماهنگی پنل‌ها و متعلقات تمرکز دارد تا مونتاژ سریع، درزهای کنترل‌شده و کیفیت سطح قابل پیش‌بینی شود.

سوالات متداول

قالب 10×100 پلاستیکی بیشتر پنل اصلی است یا تکمیلی؟

تقریباً همیشه تکمیلی است و برای ریزتنظیم نهایی عرض دیوار و حل جزئیات استفاده می‌شود. میزان مصرف آن به تعداد نقاط اصلاح عرض در پروژه بستگی دارد.

چرا پنل‌های 10 سانتی‌متری درزدهی بیشتری نشان می‌دهند؟

چون بسیار باریک‌اند و معمولاً در نقاط حساس مدار نصب می‌شوند. کوچک‌ترین آلودگی لبه، لب‌پریدگی محل اتصال یا کمبود قفل/گیره می‌تواند سریع‌تر به بازشدگی درز و نشت شیره بتن منجر شود.

برای کنترل نشت شیره بتن چه کارهایی موثرتر است؟

تمیزکاری دقیق لبه‌ها، قفل شدن کامل اتصال‌ها، رعایت تعداد کافی قفل/گیره، کنترل اسلامپ و ویبره و در پروژه‌های حساس استفاده از درزگیر مطابق سیستم.

جمع‌بندی

قالب 10×100 پلاستیکی یک پنل بسیار باریک و کنترل‌پذیر برای ریزتنظیم مدول و اجرای جزئیات در سیستم قالب‌بندی سبک است. مزیت اصلی آن سهولت حمل و نصب و امکان بستن دقیق عرض بدون لقمه‌گذاری است؛ اما به دلیل باریک بودن، به تمیزی لبه‌ها، سلامت محل اتصال و رعایت تعداد قفل/گیره حساس‌تر است. تصمیم فنی منطقی برای پروژه‌های صنعتی این است که این سایز را در کنار سایزهای 10×150 و 10×200 و به‌عنوان بخشی از یک سیستم کامل (پنل‌های مکمل + کنج‌ها + اتصالات + مهاربندی) استفاده کنید تا کیفیت سطح و زمان اجرا قابل پیش‌بینی بماند.
