قالب پلاستیکی 20*150

قالب 20×150 پلاستیکی؛ پنل باریکِ میانی برای تکمیل مدول و اجرای کنترل‌پذیر دیوار بتنی

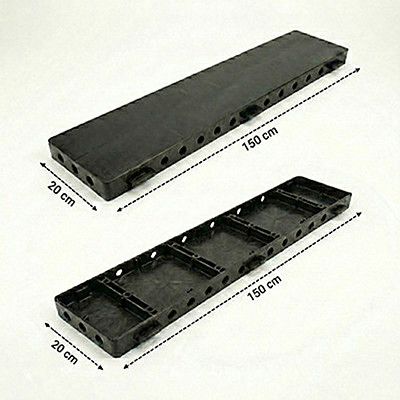

قالب 20×150 پلاستیکی یک پانل مدولار با عرض 20 و طول 150 سانتی‌متر است که در سیستم‌های قالب‌بندی پلاستیکی برای اجرای دیوارهای بتنی، جان‌پناه‌ها، دیوارهای پیرامونی و سازه‌های سبک محوطه‌سازی استفاده می‌شود. عرض 20 سانتی‌متر معمولاً نقش «پنل تکمیلی» دارد؛ یعنی برای رسیدن به عرض دقیق دیوار طبق نقشه قالب‌بندی، کنار پنل‌های عریض‌تر (50، 45، 40، 35، 30 و 25) قرار می‌گیرد تا نیاز به لقمه‌گذاری یا پر کردن فاصله با قطعات متفرقه کاهش پیدا کند.

طول 150 سانتی‌متر از نظر اجرایی یک انتخاب متعادل است: نسبت به 20×200 حساسیت کمتری به خمش و تابیدگی دارد و نسبت به 20×100 درز کمتری ایجاد می‌کند و سرعت مونتاژ بالاتری می‌دهد. به همین دلیل، 20×150 در بسیاری از کارگاه‌ها “سایز اصلیِ پنل باریک” برای تکمیل مدار محسوب می‌شود.

برای بررسی پنل‌های مکمل، کنج‌ها و نوع قفل‌ها/گیره‌های هم‌سیستم، مراجعه به صفحه قالب پلاستیکی کمک می‌کند ترکیب‌های رایج و اجزای قابل مونتاژ در یک سیستم واحد را دقیق‌تر بشناسید.

مشخصات فنی اثرگذار در عملکرد قالب 20×150 پلاستیکی

جنس پلیمر و پایداری ابعادی (تلرانس و گونیا بودن)

قالب‌های پلاستیکی معمولاً از پلیمرهای مهندسی (مانند PP تقویت‌شده یا ترکیبات مشابه) تولید می‌شوند تا وزن کم، مقاومت در برابر رطوبت و سهولت شست‌وشو فراهم شود. در پنل 20×150، پایداری ابعادی اهمیت بالایی دارد، چون پنل باریک‌تر است و هر اختلاف تلرانس می‌تواند سریع‌تر به شکل درزدهی یا پله افتادن دیده شود. موارد کلیدی کنترل:
– گونیا بودن پنل و یکنواختی لبه‌ها
– سلامت محل اتصال (قفل/گیره) و نبود ترک/لب‌پریدگی
– کنترل تابیدگی و پیچش (Twist)

همچنین حساسیت پلیمر به دما را در انبارش و حمل لحاظ کنید: در سرما امکان تردی لبه‌ها و در گرما امکان نرم‌شدن و تغییر شکل وجود دارد. انبارش روی سطح تراز و دور از تابش مستقیم طولانی‌مدت، روی دوام و دقت مونتاژ اثر مستقیم دارد.

ریب‌بندی (تقویت پشت پنل) و کنترل تغییر شکل

ریب‌ها در قالب پلاستیکی نقش پشت‌بند را دارند. در طول 150 سانتی‌متر، اگر ریب‌بندی ضعیف باشد یا پنل آسیب دیده باشد، در فشار جانبی بتن تازه (بتن روان یا بتن‌ریزی سریع) ممکن است تغییر شکل موضعی رخ دهد. پیامدهای رایج:
– موج یا اعوجاج روی سطح بتن
– بازشدگی درز در اتصال‌های قائم
– افزایش زمان رگلاژ و نیاز به مهاربندی اضافه

در پروژه‌هایی که کیفیت سطح بتن اهمیت دارد، سلامت ریب‌ها و عدم تابیدگی اولیه پنل باید قبل از ورود به مدار اصلی کنترل شود.

اتصالات و مهار کششی (قفل/گیره و تای‌راد)

در پنل‌های باریک، دقت اتصال‌ها اهمیت بیشتری دارد؛ چون این پنل‌ها معمولاً در نقاط حساس مدار استفاده می‌شوند (کنار کنج‌ها، انتهای مدول یا اطراف بازشوها). بسته به سیستم، اتصال با قفل مخصوص قالب پلاستیکی یا گیره انجام می‌شود و در بسیاری از مدارها از مهار کششی (تای‌راد/بولت) هم استفاده می‌شود. نکات اجرایی:
– تعداد قفل‌ها/گیره‌ها در طول 150 کاهش داده نشود.
– نشیمن لبه‌ها کامل باشد تا درز باز نکند.
– فاصله مهارهای کششی بر اساس فشار بتن (اسلامپ، سرعت بتن‌ریزی و ارتفاع) تعیین شود.

کاربردهای رایج قالب 20×150 پلاستیکی در کارگاه

پنل 20×150 معمولاً در سناریوهای زیر بیشترین کاربرد را دارد:
– تکمیل مدول عرضی دیوار برای رسیدن به ابعاد دقیق بدون لقمه‌گذاری
– دیوارهای پیرامونی و تیپ که مدار تکرارشونده دارند و نیاز به پنل باریک میانی وجود دارد
– جان‌پناه‌ها و دیوارهای کوتاه تا متوسط در محوطه‌سازی صنعتی
– ترکیب با پنل‌های 20×100 برای مدیریت جزئیات، اطراف بازشوها و شکست‌های ارتفاعی
– کاهش تعداد قطعات کوتاه‌تر (و در نتیجه کاهش درز) نسبت به زمانی که فقط 20×100 در مدار موجود باشد

ملاحظات اجرایی: فشار بتن تازه و کنترل درز

فشار جانبی بتن و شرایط افزایش ریسک

طبق اصول قالب‌بندی (همسو با ACI 347)، فشار جانبی بتن تازه تابع اسلامپ، سرعت بتن‌ریزی، دمای محیط و شدت ویبره است. در قالب 20×150 پلاستیکی، ریسک درزدهی یا تغییر شکل در این شرایط افزایش می‌یابد:
– بتن روان/اسلامپ بالا
– بتن‌ریزی سریع و پیوسته
– ویبره طولانی نزدیک درزها و کنج‌ها
– هوای سرد و کند شدن گیرش (تداوم فشار جانبی)

راهکارهای کنترلی: بتن‌ریزی مرحله‌ای، کنترل نرخ بالا آمدن بتن، ویبره کنترل‌شده و تقویت مهاربندی/مهار کششی در نقاط حساس.

آب‌بندی درزها و جلوگیری از نشت شیره بتن

برای کنترل نشت شیره بتن:
– لبه‌ها قبل از مونتاژ کاملاً تمیز شوند (بتن خشک‌شده عامل اصلی فاصله و نشت است).
– پنل‌های لب‌پریده یا تاب‌دار وارد مدار اصلی (خصوصاً بتن نمایان) نشوند.
– در پروژه‌های حساس، تمهیدات درزگیری (نوار/فوم مناسب) مطابق سیستم اجرا شود.

جدول مقایسه 20×150 با 20×100 و 20×200 (انتخاب بر اساس سرعت و کنترل)

خطاهای رایج در استفاده از قالب 20×150 پلاستیکی

– کم کردن تعداد قفل‌ها/گیره‌ها و ایجاد درزدهی در اتصال‌ها
– تمیز نکردن لبه‌ها بعد از بازکردن قالب و افزایش نشت در سیکل بعد
– روغن‌کاری بیش از حد یا استفاده از رهاساز ناسازگار با پلیمر
– ویبره طولانی کنار درزها و افزایش فشار لحظه‌ای
– انبارش نامناسب (زیر آفتاب/روی سطح ناهموار) و تابیدگی یا آسیب به لبه‌ها

چه زمانی بررسی قالب فلزی منطقی‌تر است؟

اگر پروژه شما دیوارهای بلند، سیکل‌های سنگین، بتن‌ریزی بسیار سریع یا بتن با اسلامپ بالا دارد، سیستم پلاستیکی ممکن است نیازمند مهاربندی محافظه‌کارانه‌تری باشد و همچنان ریسک تغییر شکل یا درزدهی باقی بماند. در این شرایط، بررسی قالب بتن فلزی یا استفاده ترکیبی (فلزی در نقاط بحرانی مثل کنج‌ها و محل‌های تمرکز فشار) می‌تواند تصمیم کم‌ریسک‌تری باشد.

تامین پروژه‌ای و نکات سفارش B2B

در استعلام قالب 20×150 پلاستیکی، بهتر است علاوه بر تعداد، نوع سازه، ارتفاع بتن‌ریزی، روش بتن‌ریزی، اسلامپ و حساسیت سطح بتن را مشخص کنید تا ترکیب پنل‌ها و تعداد اتصال‌ها درست پیشنهاد شود. تامین سیستمی (پنل + کنج + اتصالات هم‌خوان) معمولاً از توقف کارگاهی ناشی از ناسازگاری قطعات جلوگیری می‌کند.

مجموعه شهر قالب با سابقه فعالیت تخصصی در حوزه تجهیزات قالب‌بندی، تامین را با نگاه سیستمی انجام می‌دهد تا پنل‌ها و متعلقات هم‌سیستم باشند و برنامه‌ریزی خرید قالب بتن برای پروژه‌های چندمرحله‌ای قابل اتکا بماند.

سوالات متداول

قالب 20×150 پلاستیکی بیشتر پنل اصلی است یا مکمل؟

در اغلب پروژه‌ها مکمل است (برای تکمیل مدول عرضی)، اما در مدارهایی که عرض 20 مصرف زیادی دارد، می‌تواند سهم مصرف بالایی داشته باشد و عملاً پنل پرمصرف شود.

چطور نشت شیره بتن را در درزها کنترل کنیم؟

تمیزکاری دقیق لبه‌ها، رعایت تعداد کافی قفل/گیره، هم‌راستایی پنل‌ها و کنترل اسلامپ و ویبره. در صورت نیاز، درزگیری مطابق سیستم استفاده می‌شود.

برای بتن نمایان مناسب است؟

اگر سطح پنل سالم باشد، رهاساز سازگار استفاده شود و درزها دقیق کنترل شوند، خروجی قابل قبول است. برای پروژه‌های حساس، اجرای نمونه قبل از شروع کار توصیه می‌شود.

جمع‌بندی

قالب 20×150 پلاستیکی یک پنل باریک و میانی برای تکمیل مدول و اجرای کنترل‌پذیر دیوارهای بتنی در سیستم‌های سبک است. مزیت اصلی آن ایجاد توازن بین سرعت (درز کمتر نسبت به 100) و کنترل اجرایی (کم‌ریسک‌تر از 200) است؛ اما عملکرد آن به کیفیت ریب‌بندی، پایداری ابعادی و اجرای دقیق اتصالات و مهاربندی وابسته است، به‌ویژه در بتن روان یا بتن‌ریزی سریع. برای تصمیم‌گیری صنعتی، این سایز را به‌عنوان بخشی از یک سیستم کامل (پنل‌های مکمل + کنج‌ها + اتصالات + روش بتن‌ریزی کنترل‌شده) ارزیابی کنید تا ریسک درزدهی و دوباره‌کاری مدیریت شود.
