نحوه تولید جک سقفی؛ مراحل ساخت جک ساختمانی از ابتدا تا کنترل کیفیت

جک سقفی یکی از تجهیزات موقت زیرسازی است که در زمان اجرای سقف، بار قالب، تیرچه‌ها، بتن تازه و عوامل اجرایی را به تکیه‌گاه زیرین منتقل می‌کند. به همین دلیل، نحوه تولید جک سقفی مستقیماً با ایمنی و پایداری زیرسازی ارتباط دارد. محصولی که فقط از نظر ظاهری سالم باشد، الزاماً جک مناسبی نیست؛ جنس و ضخامت لوله، کیفیت رزوه، دقت سوراخ‌کاری، پیوستگی جوش، راستای اجزا و کنترل نهایی همگی در عملکرد آن مؤثرند.

فرایند ساخت جک ساختمانی با تعیین مشخصات محصول آغاز می‌شود و با آماده‌سازی مواد اولیه، برش، سوراخ‌کاری، آماده‌سازی رزوه، جوشکاری، پلیسه‌گیری، رنگ‌آمیزی و کنترل کیفیت ادامه پیدا می‌کند. ترتیب عملیات با توجه به نوع جک ممکن است کمی متفاوت باشد.

جک سقفی از چه اجزایی ساخته می‌شود؟

شناخت اجزای جک، درک مراحل تولید را آسان‌تر می‌کند. بیشتر جک‌های ساختمانی رایج ساختاری تلسکوپی دارند؛ یعنی دو لوله با قطر متفاوت داخل یکدیگر حرکت می‌کنند و امکان تنظیم ارتفاع را فراهم می‌سازند. مجموعه تنظیم ارتفاع و سرجک نیز متناسب با مدل محصول به این بدنه اضافه می‌شود.

لوله نری یا داخلی

لوله نری بخش باریک‌تر جک است و داخل لوله مادگی حرکت می‌کند. روی آن سوراخ‌هایی برای تنظیم اولیه ارتفاع با پین ایجاد می‌شود. قطر، ضخامت، طول و کیفیت سوراخ‌ها باید با طراحی محصول هماهنگ باشد.

لوله مادگی یا بیرونی

لوله مادگی قطر بیشتری دارد و قسمت پایین جک را تشکیل می‌دهد. رزوه تنظیم معمولاً در بالای آن و پلیت کف در انتهای پایین قرار می‌گیرد. لوله نری باید بدون گیرکردن غیرعادی داخل مادگی حرکت کند.

رزوه، مهره و پین تنظیم

پین برای تنظیم اولیه و رزوه و مهره برای تنظیم دقیق‌تر ارتفاع استفاده می‌شوند. شکل رزوه، ضخامت قطعه، سلامت دندانه‌ها، هم‌محوری و اتصال آن به بدنه باید بررسی شود. پین نیز باید با قطر سوراخ و طراحی جک متناسب باشد.

پلیت کف و سرجک

پلیت کف در پایین جک قرار می‌گیرد و به استقرار آن روی سطح زیرین کمک می‌کند. در بالای جک نیز با توجه به مدل، صفحه ساده، سر T شکل، صلیب ثابت یا متحرک و سر U شکل استفاده می‌شود. سر U شکل در مدل‌هایی مانند جک عراقی کاربرد دارد و تفاوت آن با مدل‌های دیگر باید از مرحله طراحی و برش قطعات در نظر گرفته شود.

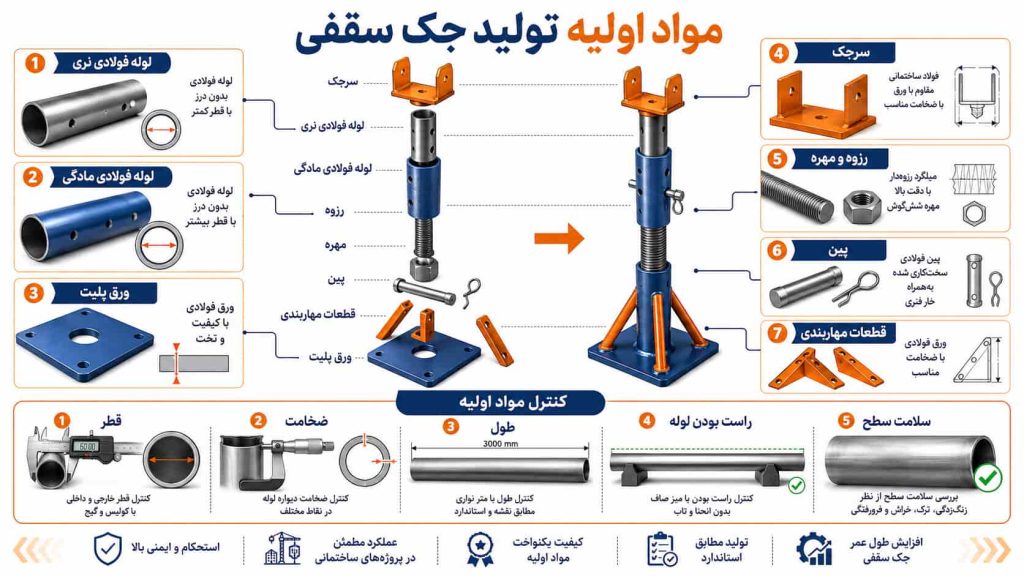

مواد اولیه مورد نیاز برای تولید جک سقفی

مهم‌ترین ماده اولیه، لوله فولادی مناسب برای قسمت نری و مادگی است. در مدل‌های رایج، لوله‌های با قطر اسمی حدود ۵ و ۶ سانتی‌متر به‌صورت تلسکوپی داخل یکدیگر قرار می‌گیرند و ضخامت‌های متفاوتی برای مدل‌های سبک‌تر یا سنگین‌تر به کار می‌رود. این اعداد نباید به‌عنوان نسخه ثابت برای تمام جک‌ها تلقی شوند؛ طول، ضخامت و مشخصات قطعات باید مطابق نقشه تولید و کاربری موردنظر تعیین شود.

علاوه بر لوله، ورق پلیت، پروفیل یا ناودانی سرجک، رزوه، مهره، پین و قطعات مهاربندی نیز لازم است. یکنواختی ضخامت، سلامت سطح، نبود تغییر شکل و راست بودن لوله اهمیت دارد. لوله تاب‌دار مونتاژ دقیق را دشوار می‌کند.

پیش از ورود مواد به خط، قطر، ضخامت، طول و وضعیت ظاهری قطعات کنترل می‌شود تا ایراد مواد اولیه به محصول کامل منتقل نشود.

دستگاه‌ها و ابزارهای مورد استفاده در خط تولید

دستگاه برش لوله، تجهیزات سوراخ‌کاری، شابلون مونتاژ، دستگاه جوش، ابزار پلیسه‌گیری و تجهیزات رنگ از ابزارهای اصلی هستند. کولیس، متر، گیج و گونیا نیز برای کنترل ابعادی به کار می‌روند.

ماهیت این تجهیزات با وسایل اجرای سازه متفاوت است. برای شناخت ابزارهای کارگاهی مربوط به آماده‌سازی میلگرد می‌توان مطلب لیست ابزارهای آرماتور بندی ساختمان را مطالعه کرد؛ اما تولید جک یک فرایند صنعتی فلزکاری است و به دستگاه‌ها، اپراتور ماهر و کنترل‌های مخصوص خود نیاز دارد.

مراحل تولید جک سقفی چگونه است؟

ساخت جک را نباید صرفاً به بریدن دو لوله و جوش دادن چند قطعه محدود کرد. هر مرحله باید خروجی قابل‌کنترلی داشته باشد تا خطا پیش از انتقال به مرحله بعد شناسایی شود. روند عمومی تولید به شکل زیر است.

۱. طراحی و تعیین مشخصات جک

ابتدا نوع جک، طول بسته و باز، میزان هم‌پوشانی لوله‌ها، نوع سرجک، ضخامت قطعات، محل سوراخ‌ها و مشخصات رزوه تعیین می‌شود. جک ساده، صلیبی و U شکل اجزای بالایی یکسانی ندارند؛ بنابراین نقشه برش و شابلون مونتاژ آن‌ها متفاوت است. ظرفیت مجاز محصول نیز باید براساس طراحی، جنس قطعات، کیفیت ساخت و آزمون‌های معتبر تعیین شود، نه براساس حدس یا شباهت ظاهری با نمونه دیگر.

۲. اندازه‌گیری و برش لوله‌ها

لوله نری و مادگی مطابق لیست برش اندازه‌گیری و علامت‌گذاری می‌شوند. برش باید تا حد امکان عمود و تمیز باشد؛ زیرا برش مورب می‌تواند در اتصال پلیت، رزوه یا سرجک مشکل ایجاد کند. ثابت بودن قطعه هنگام برش، سلامت تیغه و کنترل طول پس از عملیات، خطای سری تولید را کاهش می‌دهد.

پس از برش، طول قطعات کنترل می‌شود. در تولید سری، تأیید قطعه اول پیش از ادامه کار از تکرار خطا و ناهماهنگی مجموعه جلوگیری می‌کند.

۳. سوراخ‌کاری لوله نری

سوراخ‌های لوله نری برای عبور پین و تنظیم مرحله‌ای ارتفاع ایجاد می‌شوند. محل، فاصله و قطر سوراخ‌ها باید دقیقاً از روی نقشه تولید تعیین شود. سوراخ‌های نامنظم، خارج از محور یا بیش از اندازه می‌توانند حرکت پین و تنظیم ارتفاع را مختل کنند و سطح مقطع لوله را نیز به‌صورت نامطلوب تحت تأثیر قرار دهند.

برای یکنواختی سوراخ‌ها از شابلون یا تجهیزات ثابت‌کننده استفاده می‌شود. پس از سوراخ‌کاری، پلیسه‌های داخل و خارج لوله باید برداشته شوند؛ زیرا باقی ماندن لبه تیز هم برای کاربر خطر ایجاد می‌کند و هم ممکن است هنگام حرکت لوله نری داخل مادگی باعث گیرکردن یا خراش شود.

۴. آماده‌سازی رزوه و مهره

رزوه بخش اصلی تنظیم دقیق ارتفاع است. این قطعه ممکن است به روش و مشخصات متفاوتی تولید یا از تأمین‌کننده معتبر تهیه شود. پیش از مونتاژ باید سلامت دندانه‌ها، طول مؤثر، ضخامت، هم‌راستایی و حرکت مهره بررسی شود. مهره نباید در مسیر رزوه گیر کند یا لقی غیرعادی داشته باشد.

محل اتصال رزوه به لوله مادگی نیز آماده می‌شود تا قطعه در راستای درست قرار بگیرد. اگر رزوه کج جوش داده شود، حرکت مهره دشوار خواهد شد و نیرو به شکل مناسبی در مجموعه توزیع نمی‌شود. به همین دلیل استفاده از شابلون در این مرحله اهمیت دارد.

۵. ساخت پلیت کف و سرجک

ورق کفی براساس ابعاد تعیین‌شده برش می‌خورد و در صورت نیاز سوراخ‌کاری می‌شود. لبه‌ها باید تمیز شوند و پلیت هنگام اتصال نسبت به محور جک در وضعیت صحیح قرار گیرد. کفی کج باعث می‌شود جک روی سطح به‌درستی قرار نگیرد؛ البته حتی کفی سالم نیز مجوز نصب جک روی خاک سست یا سطح نامقاوم نیست.

سرجک نیز مطابق نوع محصول ساخته می‌شود. در مدل صلیبی، قطعات سر T شکل و مهارهای آن برش خورده و داخل شابلون مونتاژ می‌شوند. در مدل U شکل، ابعاد دهانه و راستای قطعه باید با کاربرد طراحی‌شده هماهنگ باشد. تفاوت این اجزا یکی از دلایل جدا بودن مدل‌های مختلف جک سقفی است.

۶. جوشکاری و مونتاژ قطعات

در این مرحله رزوه، پلیت کف، سرجک و مهارها به لوله‌های مربوط متصل می‌شوند. پیش از جوش نهایی، موقعیت قطعات با شابلون و گونیا کنترل می‌شود. سطح اتصال نیز باید از آلودگی‌هایی که کیفیت جوش را مختل می‌کنند پاک باشد. انتخاب فرایند جوشکاری، تنظیم دستگاه و ترتیب اجرای جوش به ضخامت و نوع اتصال وابسته است.

کیفیت جوش فقط با ظاهر صاف یا حجم زیاد آن سنجیده نمی‌شود. پیوستگی مسیر، نبود ترک، حفره و بریدگی نامطلوب، اتصال مناسب دو قطعه و جلوگیری از تغییر شکل مجموعه اهمیت دارد. پس از سرد شدن نیز راستای قطعات بررسی می‌شود؛ زیرا حرارت جوشکاری می‌تواند موجب تاب‌برداشتن یا انحراف شود.

۷. پلیسه‌گیری، پرداخت و تمیزکاری

بعد از عملیات فلزکاری، لبه‌های تیز، پاشش‌های جوش و زوائد سطحی برطرف می‌شوند. این مرحله علاوه بر بهبود ظاهر، ایمنی جابه‌جایی و کار با محصول را افزایش می‌دهد. داخل لوله‌ها نیز باید کنترل شود تا پلیسه یا جسمی مانع حرکت تلسکوپی دو بخش نشود.

سطح جک پیش از رنگ‌آمیزی از گردوغبار، چربی و آلودگی پاک می‌شود. رنگ روی سطح آلوده چسبندگی مناسبی پیدا نمی‌کند و ممکن است در حمل یا نخستین دفعات استفاده جدا شود. آماده‌سازی سطح باید با نوع پوشش انتخاب‌شده هماهنگ باشد.

۸. رنگ‌آمیزی و خشک شدن

پوشش رنگ به محافظت سطح فولاد در برابر رطوبت و شرایط کارگاهی کمک می‌کند و شناسایی و نگهداری محصول را نیز آسان‌تر می‌سازد. یکنواختی پوشش، آماده‌سازی صحیح سطح و زمان کافی برای خشک شدن از نکات مهم این مرحله هستند. رنگ نباید مسیر حرکت مهره یا بخش‌هایی را که نیازمند درگیری دقیق‌اند مختل کند.

تماس طولانی با آب، انبارش مستقیم روی خاک و ضربه می‌تواند پوشش را آسیب بزند؛ بنابراین بسته‌بندی، حمل و انبارش مناسب نیز اهمیت دارد.

۹. مونتاژ آزمایشی و کنترل کیفیت نهایی

در پایان، لوله نری داخل مادگی قرار می‌گیرد و حرکت آن کنترل می‌شود. پین باید از سوراخ‌ها عبور کند، مهره روی رزوه روان حرکت کند و اجزای اصلی در راستای صحیح باشند. طول بسته و باز، هم‌پوشانی لازم دو لوله، وضعیت کفی، سرجک، جوش‌ها و رنگ نیز براساس چک‌لیست بررسی می‌شوند.

کنترل ظاهری برای تأیید ظرفیت باربری کافی نیست. اگر تولیدکننده عددی را به‌عنوان ظرفیت مجاز اعلام می‌کند، این عدد باید بر طراحی، مواد، فرایند ساخت و آزمون معتبر متکی باشد. محصول معیوب باید از خط بسته‌بندی خارج شود و پس از اصلاح دوباره کنترل گردد.

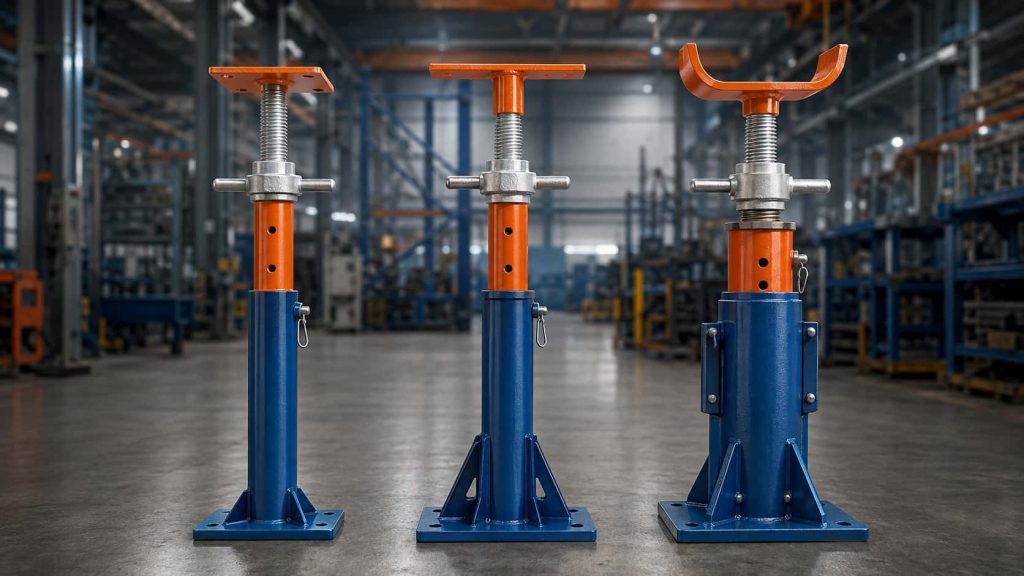

تفاوت تولید مدل‌های مختلف جک ساختمانی

مراحل پایه در اغلب مدل‌ها مشترک است، اما شکل سرجک، طول قطعات، نوع رزوه و جزئیات اتصال تفاوت دارد. جک ساده ممکن است در بالا صفحه یا اتصال ساده‌تری داشته باشد، جک صلیبی به ساخت دقیق سر T و مهارهای آن نیاز دارد و مدل U شکل با دهانه متفاوت برای تکیه‌گاه طراحی می‌شود. بنابراین تبدیل یک مدل به مدل دیگر با جوش دادن قطعه‌ای اتفاقی، روش قابل قبولی نیست.

مدل سبک و سنگین نیز نباید فقط با وزن‌کردن محصول نام‌گذاری شود. ضخامت و مشخصات لوله، نوع اجزا، کیفیت ساخت و طراحی کل مجموعه باید معلوم باشد. هنگام مقایسه محصولات، وزن می‌تواند یک نشانه باشد، اما به‌تنهایی کیفیت یا ظرفیت جک را ثابت نمی‌کند.

چه عواملی کیفیت جک تولیدشده را تعیین می‌کنند؟

کیفیت نهایی نتیجه یک عامل منفرد نیست. مواد اولیه مناسب، نقشه مشخص، برش دقیق، سوراخ‌کاری یکنواخت، رزوه سالم، جوشکاری کنترل‌شده، هم‌محوری قطعات، پوشش مناسب و کنترل نهایی در کنار یکدیگر محصول قابل اتکاتری ایجاد می‌کنند. ثبت مشخصات هر سری تولید نیز پیگیری خطا و پاسخ‌گویی را آسان‌تر می‌سازد.

از طرف دیگر، نحوه استفاده در پروژه نیز مهم است. حتی جک سالم نباید بدون نقشه زیرسازی، بررسی سطح تکیه‌گاه، کنترل قائم بودن، تعیین فاصله و نظارت فرد متخصص نصب شود. ارتفاع بیش از محدوده طراحی یا استفاده از قطعات جایگزین نامشخص می‌تواند ایمنی سیستم را کاهش دهد.

ارتباط جک سقفی با سایر تجهیزات قالب‌بندی

جک به‌تنهایی سیستم اجرای سقف را تشکیل نمی‌دهد و همراه با قالب، تیرک‌ها و دیگر اجزای زیرسازی استفاده می‌شود. انتخاب تجهیزات باید براساس نقشه سازه، روش اجرا و شرایط پروژه انجام شود. برای بررسی محصولات قالب‌بندی و عوامل مؤثر بر قیمت قالب بتن باید به صفحه تخصصی همان گروه مراجعه کرد تا اطلاعات تجاری با آموزش تولید جک مخلوط نشود.

جمع‌بندی

نحوه تولید جک سقفی شامل تعیین مشخصات، کنترل مواد اولیه، برش لوله نری و مادگی، سوراخ‌کاری، آماده‌سازی رزوه، ساخت کفی و سرجک، جوشکاری، پلیسه‌گیری، رنگ‌آمیزی و کنترل نهایی است. دقت در هر مرحله بر عملکرد مرحله بعد اثر می‌گذارد و نمی‌توان ضعف مواد یا مونتاژ را تنها با ظاهر مناسب و رنگ پوشاند.

شهر قالب جک‌های ساختمانی را در مدل‌های مختلف عرضه می‌کند. پیش از انتخاب یا سفارش، لازم است نوع سقف، ارتفاع، شیوه زیرسازی و مشخصات فنی موردنیاز پروژه توسط فرد مسئول بررسی شود تا محصول متناسب با شرایط اجرا انتخاب گردد.

سوالات متداول درباره ساخت جک سقفی

آیا تمام جک‌های سقفی با لوله‌های یکسان تولید می‌شوند؟

خیر. قطر، ضخامت و طول لوله‌ها با توجه به مدل، ارتفاع، طراحی و مشخصات تولیدکننده متفاوت است. دو جک با ظاهر نزدیک ممکن است از نظر وزن، ضخامت، نوع رزوه و جزئیات مونتاژ تفاوت داشته باشند.
