در اجرای سازه های بتنی، یکی از مهم ترین مراحل قبل از بتن ریزی، اطمینان از تراز و شاقول بودن قالب ها است. کوچک ترین انحراف در موقعیت قالب می تواند باعث ایجاد مشکل در ابعاد، راستای دیوار یا ستون بتنی شود. برای کنترل و تثبیت قالب ها از تجهیزات مختلفی استفاده می شود که یکی از آن ها جک شاقول کننده است.
جک شاقول کننده قطعه ای قابل تنظیم است که برای نگه داشتن، تنظیم زاویه و اصلاح وضعیت قائم قالب ها مورد استفاده قرار می گیرد. این جک به تیم اجرایی کمک می کند تا قالب دیوار، ستون یا سازه های عمودی قبل از بتن ریزی در موقعیت دقیق قرار گرفته و در برابر فشارهای جانبی پایدار بماند.
در این مقاله بررسی می کنیم جک شاقول کننده چیست، چه کاربردی دارد، چگونه استفاده می شود و چه تفاوتی با جک سقفی دارد.

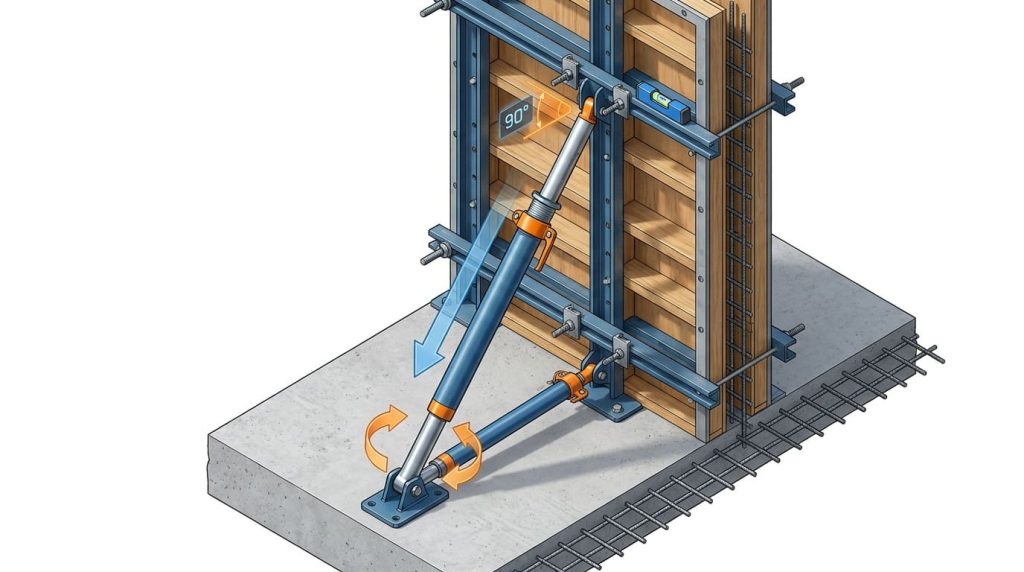

جک شاقول کننده چیست؟
جک شاقول کننده یک عضو مهاری قابل تنظیم است که برای تنظیم و ثابت نگه داشتن قالب های عمودی در عملیات بتن ریزی استفاده می شود.
برخلاف جک های زیر سقفی که وظیفه اصلی آن ها تحمل بار قائم قالب و بتن تازه است، جک شاقول کننده بیشتر برای کنترل حرکت جانبی و تنظیم زاویه قالب کاربرد دارد.
این جک معمولا دارای یک ساختار تلسکوپی یا رزوه ای است که امکان تغییر طول را فراهم می کند. با تنظیم طول جک، قالب به سمت داخل یا خارج حرکت داده شده و وضعیت آن نسبت به محور مورد نظر اصلاح می شود.
مهم ترین کاربردهای جک شاقول کننده شامل موارد زیر است:
- تنظیم شاقولی قالب دیوار
- مهار قالب های بلند
- کنترل حرکت قالب در زمان بتن ریزی
- اصلاح زاویه قالب قبل از بتن ریزی
- افزایش دقت اجرای سازه های بتنی
چرا استفاده از جک شاقول کننده اهمیت دارد؟
قالب بتن در زمان بتن ریزی تحت تاثیر فشار بتن تازه قرار می گیرد. این فشار می تواند باعث حرکت، خم شدن یا تغییر موقعیت قالب شود؛ به خصوص زمانی که ارتفاع قالب زیاد باشد.
اگر قالب قبل از بتن ریزی به صورت دقیق تنظیم و مهار نشود، مشکلاتی مانند موارد زیر ایجاد می شود:
- خارج شدن دیوار بتنی از راستای طراحی شده
- کاهش کیفیت سطح بتن
- تغییر ضخامت عضو بتنی
- ایجاد مشکل در نصب تجهیزات بعدی
- افزایش هزینه اصلاحات اجرایی
استفاده از جک شاقول کننده باعث می شود قالب قبل از بتن ریزی تثبیت شده و امکان کنترل دقیق تر موقعیت آن وجود داشته باشد.

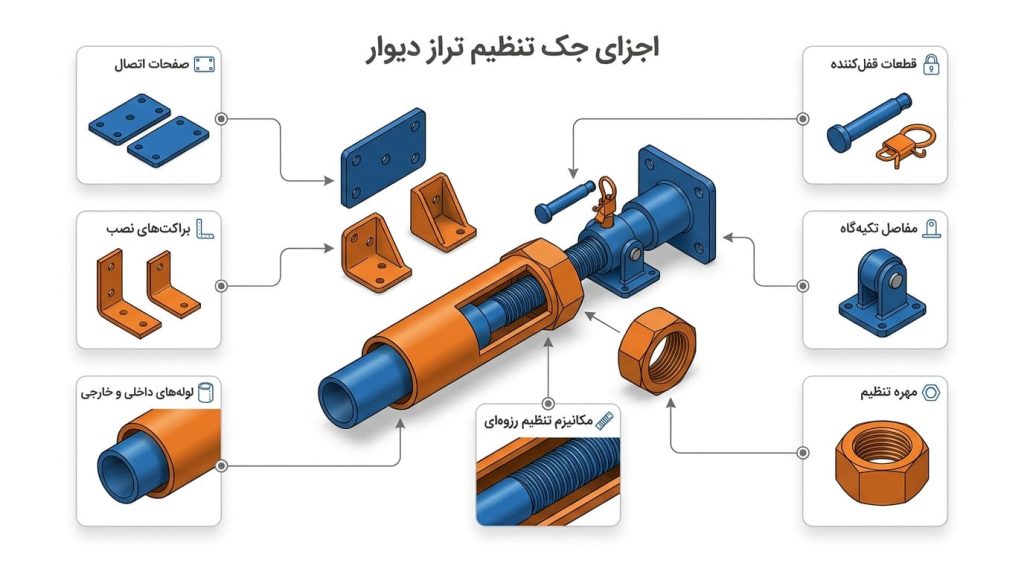

اجزای اصلی جک شاقول کننده
ساختار جک های شاقول کننده ممکن است براساس مدل و تولید کننده متفاوت باشد، اما معمولا از بخش های زیر تشکیل می شود:
لوله داخلی و خارجی
بخش اصلی جک از دو لوله تشکیل می شود که امکان تغییر طول را فراهم می کنند.
این ساختار باعث می شود جک بتواند برای قالب هایی با ارتفاع مختلف تنظیم شود.
بخش رزوه و تنظیم کننده
قسمت رزوه ای امکان افزایش یا کاهش طول جک را فراهم می کند.
اپراتور با چرخاندن قسمت تنظیم کننده می تواند موقعیت قالب را دقیق تر تنظیم کند.
صفحه اتصال
در دو طرف جک معمولا بخش هایی برای اتصال به زمین یا قالب وجود دارد.
این قسمت باید به شکلی باشد که اتصال پایدار ایجاد کند و هنگام اعمال نیرو، جک از محل خود خارج نشود.
مهارها و اتصالات
بسته به مدل جک ممکن است از قطعات کمکی برای افزایش پایداری استفاده شود.
کیفیت این بخش ها در عملکرد نهایی جک تاثیر دارد.
کاربرد جک شاقول کننده در قالب بندی بتن
اصلی ترین کاربرد این تجهیز در قالب بندی اعضای عمودی سازه است.
تنظیم قالب دیوار بتنی
در اجرای دیوارهای بتنی، قالب باید کاملا قائم و مطابق نقشه نصب شود.
جک شاقول کننده با اتصال بین قالب و سطح تکیه گاه، امکان تنظیم دقیق زاویه قالب را فراهم می کند.
پس از قرارگیری قالب، با تغییر طول جک می توان انحراف های جزئی را اصلاح کرد.
قالب بندی ستون
در بعضی سیستم های قالب بندی ستون نیز برای کنترل وضعیت قالب و جلوگیری از حرکت آن از مهاربندی مناسب استفاده می شود.
البته انتخاب روش مهار به نوع قالب، ارتفاع ستون و شرایط پروژه بستگی دارد.
برای آشنایی بیشتر با سیستم های نگهدارنده قالب می توانید مطلب جک سقفی چیست؟ را مطالعه کنید.
قالب های بلند و سنگین
هرچه ارتفاع قالب بیشتر باشد، کنترل حرکت جانبی آن اهمیت بیشتری پیدا می کند.
در این شرایط استفاده از تجهیزات مهاری مناسب باعث افزایش دقت اجرا و کاهش احتمال تغییر شکل قالب می شود.

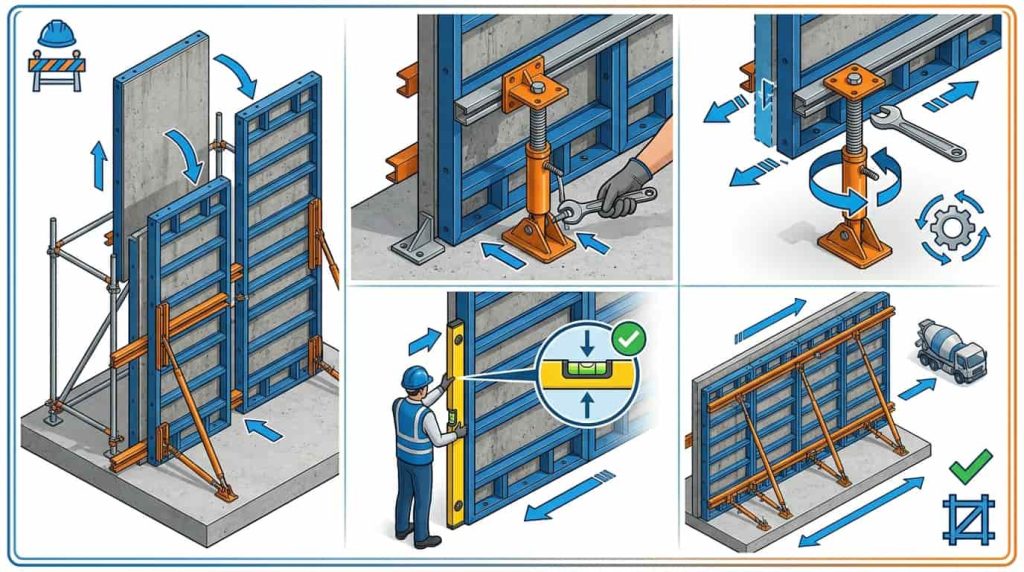

نحوه استفاده از جک شاقول کننده
استفاده صحیح از جک شاقول کننده شامل چند مرحله اصلی است:
مرحله اول: نصب اولیه قالب
ابتدا قالب در محل مشخص شده براساس نقشه نصب می شود.
در این مرحله قالب باید به صورت تقریبی در موقعیت درست قرار گیرد.
مرحله دوم: اتصال جک به قالب
جک در قسمت مشخص شده به قالب متصل می شود.
محل اتصال باید محکم باشد تا هنگام تنظیم طول جک، نیرو به صورت صحیح منتقل شود.
مرحله سوم: تنظیم طول جک
با استفاده از مکانیزم تنظیم، طول جک تغییر داده می شود.
این کار باعث حرکت کنترل شده قالب به سمت موقعیت صحیح می شود.
مرحله چهارم: کنترل شاقولی قالب
پس از تنظیم جک، وضعیت قالب با ابزارهای اندازه گیری مانند تراز یا شاقول بررسی می شود.
این مرحله باید تا رسیدن به موقعیت دقیق ادامه پیدا کند.
مرحله پنجم: تثبیت نهایی
بعد از قرارگیری قالب در موقعیت مناسب، اتصال ها کنترل و جک برای جلوگیری از تغییر موقعیت ثابت می شود.
قبل از بتن ریزی باید تمام مهارها یک بار دیگر بررسی شوند.
تفاوت جک شاقول کننده با جک سقفی
یکی از سوالات رایج این است که آیا جک شاقول کننده همان جک سقفی است؟
پاسخ خیر است. این دو تجهیز کاربرد متفاوتی دارند.
| ویژگی | جک شاقول کننده | جک سقفی |
|---|---|---|
| کاربرد اصلی | تنظیم و مهار قالب های عمودی | نگهداری قالب سقف |
| جهت نیرو | بیشتر کنترل نیروهای جانبی | تحمل بار قائم |
| محل استفاده | دیوار، ستون و قالب های قائم | زیر سقف و تیر |
| مکانیزم | تنظیم زاویه و موقعیت | تنظیم ارتفاع و تحمل بار |
| هدف اصلی | شاقول کردن قالب | پشتیبانی سقف |
جک سقفی یکی از تجهیزات رایج در زیرسازی سقف های بتنی است و براساس ارتفاع مورد نیاز پروژه انتخاب می شود.
برای شناخت انواع این محصول می توانید صفحه جک سقفی را بررسی کنید.
تفاوت جک شاقول کننده و جک عراقی
جک عراقی یکی از مدل های جک سقفی است که معمولا برای نگهداری قالب سقف و سیستم های زیرسازی استفاده می شود.
وظیفه اصلی آن تحمل بار عمودی است، در حالی که جک شاقول کننده برای تنظیم و مهار قالب های قائم کاربرد دارد.
بنابراین این دو محصول جایگزین مستقیم یکدیگر نیستند.
اگر پروژه شما نیاز به زیرسازی سقف دارد، بررسی مشخصات جک عراقی اهمیت دارد، اما برای کنترل وضعیت قالب های دیوار یا ستون باید تجهیزات مهاربندی مناسب انتخاب شود.
تفاوت جک شاقول کننده و جک سقفی صلیبی
جک سقفی صلیبی نیز مانند جک عراقی در دسته جک های زیر سقفی قرار می گیرد.
تفاوت اصلی این محصولات با جک شاقول کننده در نوع کاربرد است.
جک سقفی صلیبی معمولا برای نگهداری قالب سقف و انتقال بار به زمین استفاده می شود، اما جک شاقول کننده برای تنظیم موقعیت قالب های عمودی به کار می رود.
به همین دلیل انتخاب هر کدام باید براساس مرحله اجرای پروژه انجام شود.
مزایای استفاده از جک شاقول کننده
استفاده از این تجهیز مزایای مختلفی دارد:
افزایش دقت قالب بندی
با امکان تنظیم زاویه، قالب دقیق تر در محل خود قرار می گیرد.
کاهش خطای اجرایی
کنترل بهتر قالب باعث کاهش احتمال ایجاد انحراف در عضو بتنی می شود.
سرعت بیشتر در تنظیم قالب
به جای روش های غیر دقیق و زمان بر، جک امکان تنظیم کنترل شده را فراهم می کند.
افزایش ایمنی اجرا
قالبی که به درستی مهار شده باشد، پایداری بیشتری هنگام بتن ریزی دارد.
کاهش هزینه اصلاحات
اجرای دقیق اولیه باعث کاهش نیاز به اصلاح بعد از بتن ریزی می شود.
نکات مهم هنگام خرید جک شاقول کننده
هنگام انتخاب این تجهیز باید چند عامل مهم بررسی شود:
ظرفیت و کاربرد جک
جک باید متناسب با نوع قالب و شرایط پروژه انتخاب شود.
کیفیت لوله و قطعات فلزی
ضخامت، کیفیت ساخت و سلامت قطعات روی دوام جک تاثیر دارد.
عملکرد صحیح مکانیزم تنظیم
بخش تنظیم کننده باید روان باشد و بدون گیر کردن کار کند.
سلامت اتصالات
محل اتصال جک به قالب و زمین باید مقاومت کافی داشته باشد.
هماهنگی با سیستم قالب بندی
هر پروژه ممکن است از نوع خاصی قالب استفاده کند؛ بنابراین جک باید با سیستم اجرایی هماهنگ باشد.
ارتباط جک شاقول کننده با قالب بتن
جک شاقول کننده بخشی از تجهیزات کمکی قالب بندی محسوب می شود و عملکرد آن ارتباط مستقیمی با کیفیت اجرای قالب دارد.
قالب بتن باید قبل از بتن ریزی در موقعیت صحیح قرار گیرد و تجهیزات مهاری مانند جک شاقول کننده به حفظ این موقعیت کمک می کنند.
در پروژه هایی که از قالب های فلزی استفاده می شود، کیفیت اتصالات و مهاربندی اهمیت زیادی دارد. برای آشنایی با سیستم های مختلف قالب می توانید صفحه شهر قالب را بررسی کنید.
اشتباهات رایج هنگام استفاده از جک شاقول کننده
برخی خطاهای اجرایی می توانند عملکرد این تجهیز را کاهش دهند:
- استفاده از جک نامتناسب با ارتفاع قالب
- نصب روی سطح ناپایدار
- سفت نکردن صحیح اتصالات
- استفاده از جک آسیب دیده
- تنظیم نکردن قالب قبل از بتن ریزی
- استفاده از جک سقفی به جای جک شاقول کننده بدون بررسی شرایط
هر تجهیز باید براساس وظیفه اصلی خود استفاده شود.
چک لیست کنترل جک شاقول کننده قبل از بتن ریزی
| مورد بررسی | وضعیت مناسب |
|---|---|
| سلامت بدنه جک | بدون ترک و تغییر شکل |
| عملکرد تنظیم کننده | روان و بدون گیر |
| اتصال به قالب | محکم و پایدار |
| سطح تکیه گاه | ثابت و مناسب |
| موقعیت قالب | کاملا شاقول |
| تعداد جک ها | متناسب با قالب |
| اتصالات نهایی | کنترل شده |
جمع بندی
جک شاقول کننده یکی از تجهیزات مهم در قالب بندی سازه های بتنی است که برای تنظیم، مهار و حفظ موقعیت قالب های عمودی استفاده می شود. این تجهیز با امکان تغییر طول، به تیم اجرایی کمک می کند تا قالب دیوار، ستون یا سازه های قائم را قبل از بتن ریزی دقیق تنظیم کنند.
این جک با جک سقفی، جک عراقی و جک سقفی صلیبی تفاوت دارد؛ زیرا وظیفه آن تحمل بار سقف نیست، بلکه کنترل موقعیت و شاقولی قالب است.
انتخاب صحیح جک، نصب اصولی و کنترل نهایی قبل از بتن ریزی باعث افزایش کیفیت اجرای بتن و کاهش خطاهای اجرایی خواهد شد. برای هر پروژه باید تجهیزات متناسب با نوع قالب، ارتفاع سازه و شرایط اجرایی انتخاب شوند.
سوالات متداول
1. جک شاقول کننده چیست؟
جک شاقول کننده یک تجهیز قابل تنظیم برای مهار و تنظیم قالب های عمودی مانند قالب دیوار و ستون است که به حفظ موقعیت صحیح قالب قبل از بتن ریزی کمک می کند.
2. آیا جک شاقول کننده همان جک سقفی است؟
خیر. جک سقفی برای نگهداری قالب سقف و تحمل بار قائم استفاده می شود، اما جک شاقول کننده برای تنظیم و مهار قالب های عمودی کاربرد دارد.
3. جک شاقول کننده در چه بخش هایی از ساختمان استفاده می شود؟
این جک بیشتر در قالب بندی دیوارهای بتنی، ستون ها و سازه هایی که نیاز به کنترل دقیق وضعیت قائم قالب دارند استفاده می شود.
4. مهم ترین مزیت استفاده از جک شاقول کننده چیست؟
مهم ترین مزیت آن افزایش دقت قالب بندی، کاهش خطای اجرایی و جلوگیری از تغییر موقعیت قالب هنگام بتن ریزی است.
5. هنگام خرید جک شاقول کننده به چه نکاتی توجه کنیم؟
کیفیت لوله ها، سلامت قطعات، عملکرد مکانیزم تنظیم، ظرفیت مناسب و هماهنگی با سیستم قالب بندی از مهم ترین موارد هنگام خرید هستند.
