جک سقفی یا جک ساختمانی، تکیهگاهی فلزی، موقت و قابل تنظیم است که در زمان اجرای سقف برای نگهداری قالب، تیرکها و اجزای زیرسازی به کار میرود. بتن تازه تا پیش از رسیدن به مقاومت موردنیاز نمیتواند بدون سیستم قالببندی و زیرسازی، شکل و موقعیت طراحیشده را حفظ کند. جکها در این دوره بخشی از بار اجرایی را از زیرسازی به سطح اتکای پایین منتقل میکنند و به حفظ تراز و پایداری موقت مجموعه کمک میکنند.
انتخاب این محصول نباید فقط براساس قیمت، ظاهر رنگشده یا عنوانهایی مانند سبک و سنگین انجام شود. ارتفاع سقف، مشخصات لوله، میزان بازشدگی، سلامت رزوه و پین، کیفیت جوش و شرایط پروژه در انتخاب مؤثرند.

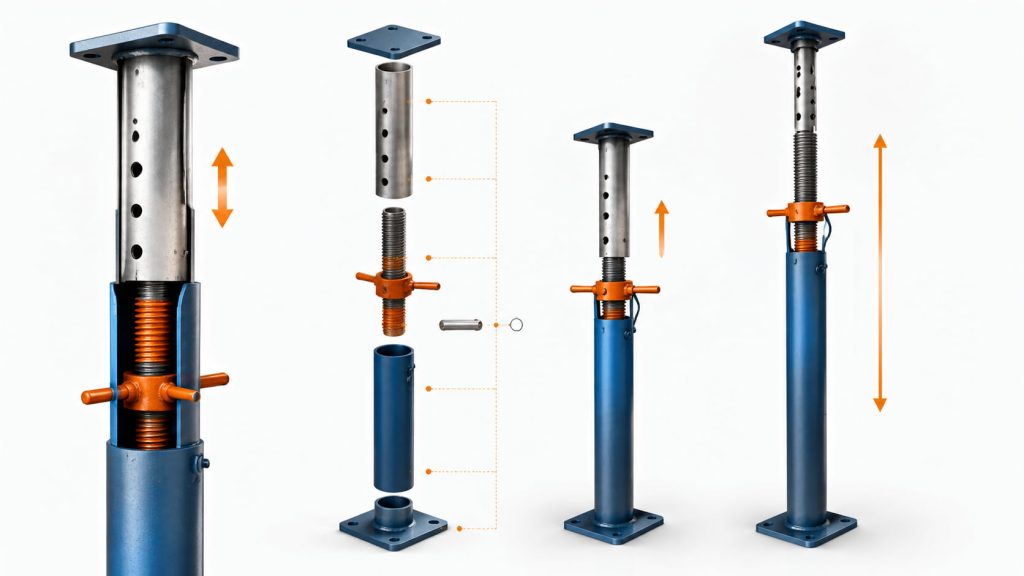

جک سقفی چگونه کار میکند؟
ساختار رایج جک سقفی تلسکوپی است؛ یعنی یک لوله باریکتر داخل لولهای با قطر بیشتر حرکت میکند. با جابهجایی لوله داخلی و قرار دادن پین در سوراخ مناسب، ارتفاع اولیه تنظیم میشود. سپس مهره روی بخش رزوهشده برای تنظیم دقیقتر ارتفاع و تماس مناسب سرجک با زیرسازی به کار میرود.
در قسمت پایین جک معمولاً یک پلیت قرار دارد که به استقرار محصول روی سطح کمک میکند. بخش بالا نیز ممکن است ساده، T شکل، صلیبی یا U شکل باشد. شکل سرجک باید با تیرک و سیستم زیرسازی هماهنگ باشد. جک فقط زمانی عملکرد قابل اتکایی دارد که قائم نصب شود، سطح زیر آن مقاوم باشد، اجزایش سالم باشند و چیدمان زیرسازی مطابق نقشه و نظر مسئول فنی انجام شود.
این وسیله با جک بالابر تفاوت دارد و کاربرد اصلی آن نگهداری موقت زیرسازی در محدوده طراحی همان مدل است.

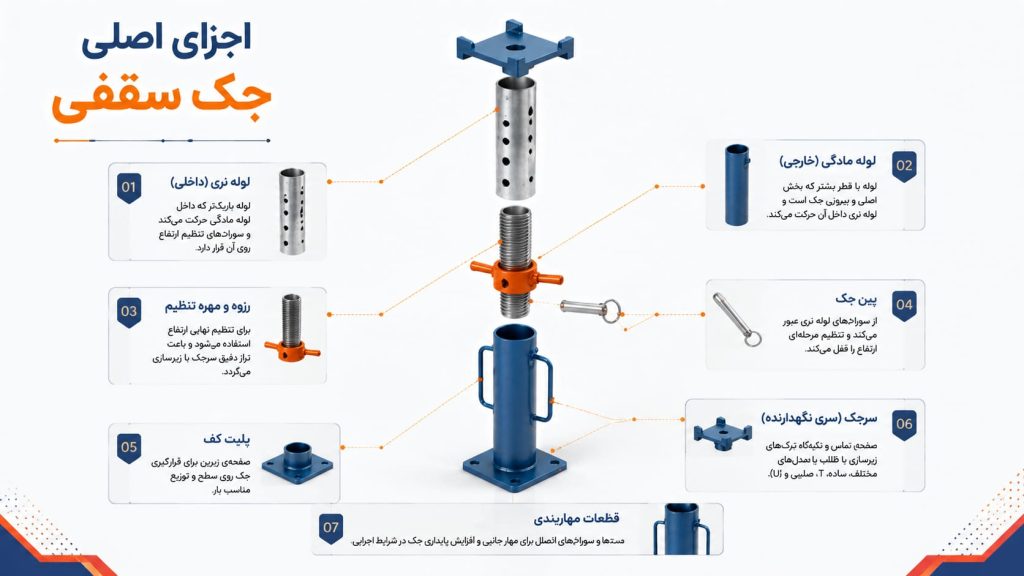

اجزای اصلی جک سقفی
شناخت اجزای جک کمک میکند هنگام خرید فقط به وزن کلی یا رنگ محصول توجه نکنید و هر بخش را جداگانه ارزیابی کنید. کیفیت نهایی حاصل عملکرد هماهنگ تمام قطعات است.
لوله نری
لوله نری یا داخلی، بخش باریکتر جک است که داخل مادگی حرکت میکند. سوراخهای تنظیم ارتفاع روی این قسمت قرار دارند. راست بودن لوله، یکنواختی سوراخها، نبود ترک و تغییر شکل و تناسب آن با لوله مادگی اهمیت دارد.
لوله مادگی
لوله مادگی قطر بیشتری دارد و قسمت بیرونی و پایین جک را تشکیل میدهد. رزوه معمولاً در بخش بالایی آن قرار میگیرد و پلیت کف به انتهای پایین متصل میشود. لوله نری باید بدون گیرکردن غیرعادی داخل مادگی حرکت کند.
رزوه و مهره تنظیم
رزوه و مهره برای تنظیم نهایی ارتفاع استفاده میشوند. سلامت دندانهها، روان بودن حرکت مهره، نبود لقی غیرعادی و اتصال همراستای رزوه به بدنه باید بررسی شود. رزوه آسیبدیده یا کج میتواند تنظیم جک را دشوار کند.
پین جک
پین از سوراخ لوله نری عبور میکند و تنظیم مرحلهای ارتفاع را ممکن میسازد. قطر و شکل پین باید با طراحی جک متناسب باشد. جایگزین کردن آن با میلگرد، پیچ یا قطعهای با مشخصات نامعلوم، راهکار مطمئنی نیست.
پلیت کف و سرجک
پلیت کف به قرارگیری جک روی سطح کمک میکند و باید صاف، سالم و درست جوش داده شده باشد. سرجک نیز محل تماس با اجزای بالایی زیرسازی است و بسته به مدل میتواند شکل متفاوتی داشته باشد. شکل این قطعه یکی از معیارهای تفکیک انواع جک ساختمانی است.
جک سقفی چه کاربردهایی دارد؟
جک در بسیاری از پروژهها برای نگهداری موقت تیرکها و اجزای زیر قالب استفاده میشود. سقف تیرچهبلوک، دال بتنی و برخی سیستمهای قالببندی میتوانند براساس طراحی از جک یا دیگر سیستمهای زیرسازی استفاده کنند.
جک امکان تنظیم ارتفاع و تراز زیرسازی را فراهم میکند. بااینحال نوع، تعداد و فاصله جکها ثابت نیست و باید براساس ارتفاع، بارهای مرحله اجرا، قالب و وضعیت تکیهگاه تعیین شود.
قالب، جک و تجهیزات زیرسازی یک مجموعه مرتبط هستند. برای انتخاب و خرید قالب بتن نیز باید ابعاد، جنس، کیفیت اتصال و سازگاری آن با روش اجرای پروژه جداگانه ارزیابی شود.
انواع جک سقفی کداماند؟
جکهای ساختمانی براساس شکل سر، نحوه استفاده و مشخصات تولید در چند مدل عرضه میشوند. نام تجاری محصول بهتنهایی برای انتخاب کافی نیست و باید اجزای واقعی آن بررسی شود.
جک سقفی ساده یا بدون صلیب
مدل ساده در قسمت بالا صلیب ثابت ندارد و ممکن است همراه با قطعات زیرسازی یا سرجک جداگانه استفاده شود. نحوه قرارگیری و کاربرد آن باید از قبل در طرح زیرسازی مشخص باشد. نبود صلیب به معنی مناسب بودن این مدل برای هر نوع سقف نیست.
جک سقفی صلیبی
در مدل صلیبی، بخش بالایی T شکل یا صلیبی سطح اتکای مناسبی برای تیرکها ایجاد میکند. صلیب میتواند ثابت یا در بعضی مدلها متحرک باشد. هنگام انتخاب جک سقفی صلیبی باید طول و شکل سرجک، کیفیت مهارها، راستای اتصال و جوشکاری آن بررسی شود.
جک U شکل یا عراقی
در این مدل، سرجک U شکل برای قرارگیری تیر یا عضو متناسب با دهانه آن کاربرد دارد. رزوه، ابعاد و جزئیات تولید نیز ممکن است متفاوت باشد. مشخصات این گروه در صفحه جک عراقی آمده است.
مدلهای سبک و سنگین
این تقسیمبندی به ضخامت، وزن و مشخصات ساخت مربوط میشود؛ اما عنوان سبک یا سنگین بهتنهایی ظرفیت را ثابت نمیکند. دو جک هموزن ممکن است از نظر طول، سرجک و رزوه متفاوت باشند.
جک سقفی با داربست مدولار چه تفاوتی دارد؟
جک سقفی یک پایه منفرد و قابل تنظیم است؛ اما داربست مدولار از چند عضو بههمپیوسته تشکیل میشود و یک شبکه زیرسازی ایجاد میکند. انتخاب میان آنها به ارتفاع، بار، وسعت کار، روش اجرا و طراحی پروژه بستگی دارد. در ارتفاعها یا شرایطی که استفاده از پایه منفرد مناسب نیست، ممکن است سیستم مدولار براساس محاسبات گزینه مناسبتری باشد.
مرز استفاده از جک و داربست برای همه پروژهها یکسان نیست. ارتفاع تنظیم، میزان درگیری لولهها و مهاربندی جانبی باید در طراحی بررسی شود.

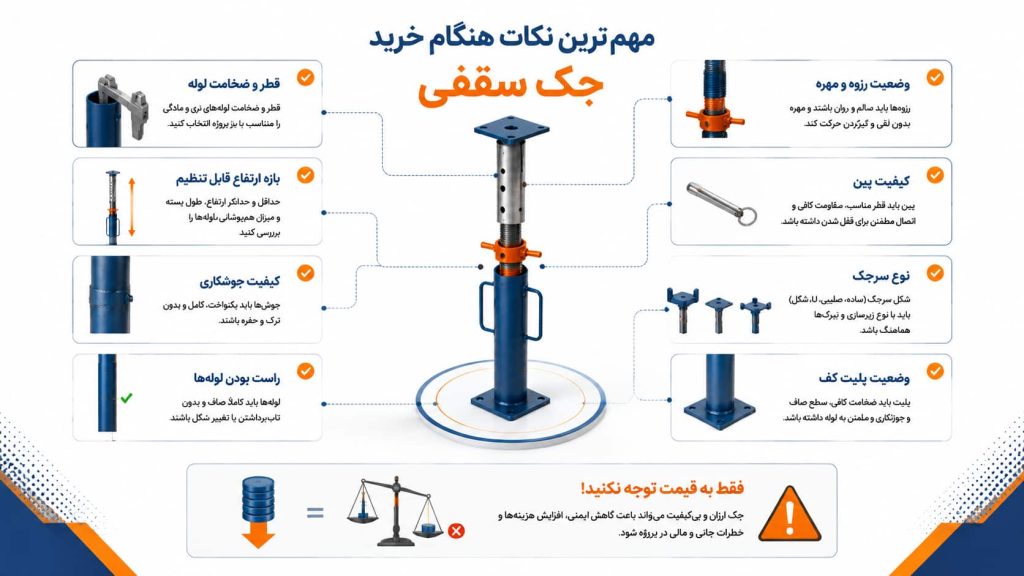

مهمترین نکات هنگام خرید جک سقفی
پیش از استعلام یا سفارش، اطلاعات پروژه و مشخصات محصول را کنار یکدیگر قرار دهید. چکلیست زیر کمک میکند مقایسه محصولات فقط براساس قیمت انجام نشود.
۱. بازه ارتفاع موردنیاز را مشخص کنید
فقط دانستن ارتفاع اسمی جک کافی نیست. حداقل و حداکثر ارتفاع قابل استفاده، طول بسته، میزان بازشدگی و مقدار همپوشانی لوله نری و مادگی را بررسی کنید. انتخاب مدلی که برای رسیدن به ارتفاع پروژه مجبور باشد نزدیک انتهای بازه خود کار کند، باید با بررسی فنی دقیقتری همراه شود.
۲. قطر و ضخامت لوله را بپرسید
قطر و ضخامت لوله از اطلاعات مهم محصول هستند، اما باید برای هر دو قسمت نری و مادگی مشخص شوند. به عبارتهایی مانند «سنگین» یا «درجهیک» بدون عدد و مشخصات اکتفا نکنید. ضخامت نیز بهتر است با ابزار اندازهگیری یا مستندات قابل اتکا بررسی شود.
۳. وزن را در کنار مشخصات دیگر ارزیابی کنید
وزن بسیار کم نیازمند بررسی بیشتر است، اما وزن بالا نیز کیفیت یا ظرفیت را تضمین نمیکند. وزن را فقط میان مدلهایی با ابعاد و ساختار یکسان مقایسه کنید.
۴. راست بودن لولهها را کنترل کنید
لوله خمیده، تابدار یا فرورفته میتواند حرکت تلسکوپی و استقرار قائم جک را مختل کند. لوله نری باید داخل مادگی حرکت مناسبی داشته باشد و مجموعه در حالت مونتاژشده انحراف آشکار نداشته باشد. آسیبهای ناشی از حمل و انبارش نیز باید بررسی شوند.
۵. کیفیت جوشکاری را جدی بگیرید
محل اتصال پلیت، رزوه، سرجک و مهارهای صلیب از نقاط مهم است. جوش باید پیوسته و متناسب با اتصال باشد و نشانههای آشکار ترک، جدایش، حفره یا بریدگی نامطلوب نداشته باشد. حجم زیاد جوش یا پوشاندن محل اتصال با رنگ، جای کنترل کیفیت را نمیگیرد.

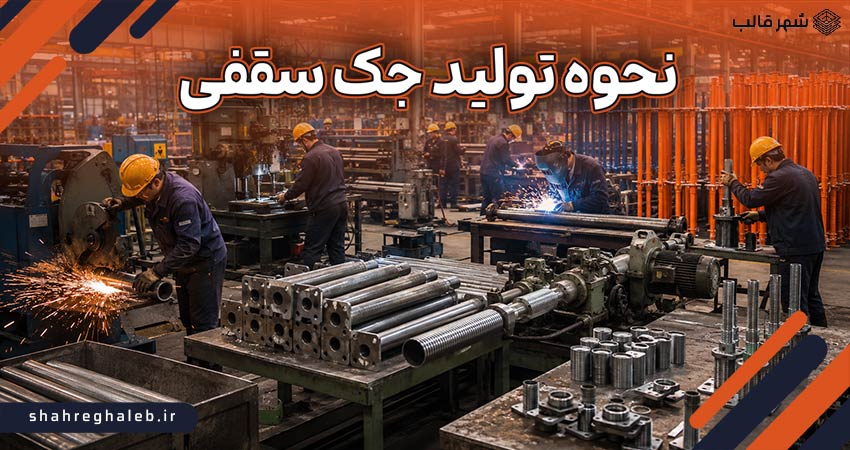

روش ساخت و مونتاژ مستقیماً بر کیفیت اثر دارد. در مطلب نحوه تولید جک سقفی مراحل برش، سوراخکاری، جوشکاری، پرداخت، رنگ و کنترل نهایی بهطور کامل توضیح داده شده است.
۶. رزوه، مهره و پین را آزمایش کنید
مهره باید روی رزوه روان حرکت کند و دندانهها آسیب جدی نداشته باشند. پین نیز باید سالم و متناسب با سوراخها باشد. امکان تأمین قطعه جایگزین نیز اهمیت دارد.
۷. پلیت کف و سرجک را بررسی کنید
پلیت کف نباید کج، ترکخورده یا با اتصال ضعیف باشد. در مدل صلیبی، طول صلیب، مهارهای جانبی و راست بودن اتصال را کنترل کنید. در مدل U شکل نیز دهانه سرجک باید با عضو بالایی زیرسازی تناسب داشته باشد.
۸. ظرفیت را فقط از روی ظاهر حدس نزنید
ظرفیت جک به طراحی، مواد، کیفیت ساخت، ارتفاع تنظیمشده و شرایط استفاده وابسته است. اگر فروشنده عدد مشخصی برای ظرفیت اعلام میکند، درباره مبنای آن، شرایط آزمون و محدودیت ارتفاع سؤال کنید. یک عدد عمومی را نمیتوان بدون توجه به وضعیت بازشدگی به تمام جکها تعمیم داد.
۹. جک نو و کارکرده را متفاوت بررسی کنید
در جک کارکرده، زنگزدگی عمیق، خمیدگی، فرورفتگی، جوش تعمیرشده، رزوه، مهره، پین و سرجک را بررسی کنید. رنگ تازه ممکن است آثار تعمیر یا خوردگی را بپوشاند.
۱۰. مشخصات را روی فاکتور ثبت کنید
در سفارش تعداد بالا، نوع جک، طول، ضخامت، وزن مورد توافق، نوع سرجک و اقلام همراه را بهصورت مکتوب ثبت کنید. خرید از تأمینکنندهای که مشخصات را شفاف بیان میکند، امکان کنترل بار تحویلی و پیگیری مغایرت را بیشتر میکند.
قیمت جک سقفی به چه عواملی بستگی دارد؟
قیمت تحت تأثیر مقدار فولاد مصرفی، طول و وزن، ضخامت لوله، نوع سرجک، رزوه و مهره، کیفیت جوشکاری، پوشش، نو یا کارکرده بودن و هزینه تولید قرار دارد. نوسان مواد اولیه نیز باعث میشود قیمتها ثابت نباشند. برای مشاهده مدلهای موجود و استعلام قیمت جک سقفی بهتر است مشخصات فنی هر گزینه همراه با مبلغ آن مقایسه شود.
ارزانترین محصول الزاماً انتخاب اقتصادی نیست. اگر جک نامتناسب با پروژه باشد، هزینه تعمیر، تعویض، توقف کار یا ایجاد نقص در زیرسازی میتواند بیشتر از اختلاف قیمت اولیه باشد.
اشتباهات رایج در انتخاب جک ساختمانی
خرید فقط براساس وزن، انتخاب ارتفاع بدون توجه به همپوشانی لولهها، اعتماد به رنگ و ظاهر، نادیده گرفتن رزوه و پین، مقایسه مدلهای متفاوت فقط از روی قیمت و استفاده از قطعات جایگزین نامشخص از اشتباهات رایج هستند. تعیین تعداد جکها با یک فرمول ثابت برای همه سقفها نیز صحیح نیست.
یکی دیگر از خطاها، خرید محصول پیش از مشخص شدن طرح زیرسازی است. نوع جک، سرجک و تعداد موردنیاز باید با نقشه، ارتفاع و روش اجرای واقعی هماهنگ باشد. تصمیم نهایی در مسائل اجرایی و ایمنی باید با نظر مهندس یا مسئول فنی پروژه گرفته شود.
جمعبندی
جک سقفی یک پایه فلزی تلسکوپی برای نگهداری موقت زیرسازی سقف است که از اجزایی مانند لوله نری، مادگی، رزوه، مهره، پین، پلیت و سرجک تشکیل میشود. مدل ساده، صلیبی و U شکل برای شرایط یکسان طراحی نشدهاند و انتخاب آنها باید براساس نیاز پروژه انجام شود.
هنگام خرید، بازه ارتفاع، میزان درگیری لولهها، ضخامت، وزن، راستای بدنه، کیفیت جوش، سلامت رزوه و پین، نوع سرجک و شفافیت مشخصات فروشنده را بررسی کنید. شهرقالب مدلهای مختلف تجهیزات قالببندی و جک ساختمانی را عرضه میکند و پیش از سفارش میتوان مشخصات پروژه و محصول موردنظر را برای انتخاب دقیقتر مقایسه کرد.
سوالات متداول
آیا جک سنگین همیشه انتخاب بهتری است؟
خیر. انتخاب باید براساس ارتفاع، نوع زیرسازی، بارهای مرحله اجرا و مشخصات فنی انجام شود. وزن بیشتر بدون اطلاع از طراحی و کیفیت اجزا، مناسب بودن محصول را ثابت نمیکند.
آیا جک سقفی برای تمام ارتفاعها مناسب است؟
هر مدل بازه تنظیم مشخصی دارد. در ارتفاعها و شرایط خاص ممکن است سیستم داربست مدولار گزینه مناسبتری باشد. انتخاب باید با طراحی و نظر مسئول فنی هماهنگ شود.
مهمترین قسمت قابل بررسی هنگام خرید چیست؟
نمیتوان یک قسمت را جدا کرد. لولهها، جوشها، رزوه، مهره، پین، پلیت و سرجک باید با هم سالم باشند و مشخصات جک با پروژه تطبیق داشته باشد.
آیا جک کارکرده قابل استفاده است؟
در صورت تأیید سلامت فنی ممکن است قابل استفاده باشد، اما باید خوردگی، خمیدگی، تعمیرات جوشی، رزوه، پین، پلیت و سرجک آن دقیقتر از محصول نو بررسی شود.
