رابط لوله داربست قطعهای فلزی است که برای متصلکردن دو لوله داربستی در امتداد یکدیگر استفاده میشود. این قطعه مانند یک غلاف بیرونی روی محل رسیدن دو سر لوله قرار میگیرد و با سفتشدن پیچهای دو طرف، لولهها را در یک راستا نگه میدارد. به همین دلیل، کاربرد اصلی آن افزایش طول مسیر لوله بدون ایجاد زاویه یا تقاطع است.
برای مثال، زمانی که طول یک شاخه لوله برای اجرای عضو افقی یا قائم کافی نیست، میتوان شاخه بعدی را در همان امتداد قرار داد و محل اتصال را با رابط مناسب پوشاند. البته رابط تنها یکی از اجزای سیستم اتصال است و استفاده از آن بهتنهایی ایمنی کل داربست را تضمین نمیکند. آرایش لولهها، محل درزها، نوع مهاربندی، کیفیت قطعات و نحوه اجرای داربست نیز باید کنترل شوند.
رابط لوله داربست را نباید با بستهای مورد استفاده در تقاطع دو لوله یا با مغزی لوله داربست یکسان دانست. رابط در مدل مورد بحث این مقاله بیرون دو لوله همراستا قرار میگیرد؛ اما مغزی داخل دو سر لوله نصب میشود. این تفاوت ظاهری، شیوه نصب و محل درگیری قطعه با لوله را تغییر میدهد.
همچنین ابعاد، ضخامت، وزن، تعداد پیچها و جزئیات ساخت رابط ممکن است میان تولیدکنندگان متفاوت باشد. بنابراین مشخصات یک مدل را نباید به تمام رابطهای موجود در بازار تعمیم داد.

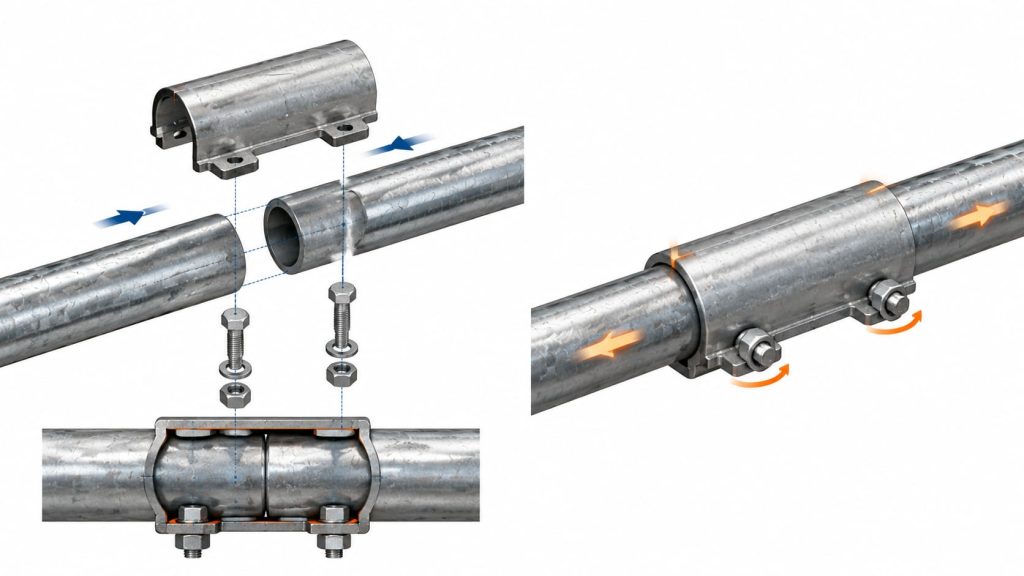

رابط لوله داربست چگونه عمل میکند؟
در اتصال طولی، دو سر لوله روبهروی یکدیگر و روی یک محور قرار میگیرند. رابط بیرونی روی محل اتصال قرار میگیرد؛ بهگونهای که بخشی از بدنه آن لوله اول و بخش دیگر لوله دوم را در بر بگیرد. سپس پیچها بهصورت کنترلشده سفت میشوند تا فشار لازم برای نگهداری هر دو لوله ایجاد شود.
وظیفه رابط، حفظ همراستایی و جلوگیری از جداشدن یا حرکت غیرعادی دو سر لوله در محل اتصال است. این قطعه برای تغییر جهت لوله، ایجاد زاویه یا بستن دو لوله متقاطع طراحی نشده است.
پیش از انتخاب رابط باید قطر واقعی، وضعیت سطح و سلامت لولهها بررسی شود. هنگام برآورد تجهیزات پروژه نیز بهتر است علاوه بر اتصالات، طول، ضخامت و وزن شاخههای موردنیاز در صفحه خرید لوله داربست کنترل شود.
رابط لوله داربست چه کاربردی دارد؟
مهمترین کاربرد رابط، ادامهدادن دو لوله در یک خط مستقیم است. این نیاز ممکن است در اعضای قائم یا افقی داربست و بعضی سازههای موقت لولهای ایجاد شود.
کاربردهای اصلی رابط عبارتاند از:
- اتصال طولی دو لوله همقطر و همراستا
- افزایش طول مسیر قائم یا افقی لوله
- ایجاد پیوستگی در محل رسیدن دو شاخه لوله
- تسهیل مونتاژ و بازکردن اتصالات موقت
- کاهش حرکت دو سر لوله در محل اتصال، در صورت نصب صحیح
- امکان استفاده مجدد از قطعه سالم در پروژههای بعدی
محل قرارگیری هر رابط باید با نقشه یا روش اجرایی داربست هماهنگ باشد. جمعشدن چند اتصال در یک تراز یا یک مقطع میتواند نقطه ضعیف ایجاد کند؛ بنابراین محل درزها را نباید صرفاً براساس راحتی نصاب تعیین کرد.
برای آشنایی با قطعات مخصوص تقاطعها و سایر مدلهای اتصال میتوان صفحه انواع بست لوله داربست را بررسی کرد. رابط طولی فقط برای یک کاربرد مشخص ساخته شده و جایگزین تمام بستها نیست.
رابط داربست از چه اجزایی تشکیل میشود؟
ساختار دقیق محصول به طراحی تولیدکننده بستگی دارد، اما رابط بیرونی معمولاً دارای بدنه فلزی، پیچ، مهره و واشر است.
بدنه رابط
بدنه، قسمت غلافمانندی است که روی محل اتصال قرار میگیرد و بخشی از هر دو لوله را میپوشاند. بدنه باید بدون ترک، پارگی، لهشدگی، تابیدگی یا خوردگی عمیق باشد.
طول و ضخامت بدنه میان مدلهای مختلف یکسان نیست. مدلهای رایج بازار ممکن است در طولهای حدود ۱۷ یا ۲۰ سانتیمتر و ضخامتهای متفاوت تولید شوند؛ اما ابعاد مناسب باید از روی مشخصات همان محصول و تناسب آن با لوله انتخاب شود.
پیچ و مهره
پیچها نیروی لازم برای درگیری رابط با سطح بیرونی لوله را ایجاد میکنند. خمیدگی پیچ، خرابی رزوه، مهره نامتناسب یا سفتکردن بیشازحد میتواند عملکرد اتصال را مختل کند.
تعداد و موقعیت پیچها نیز به طراحی رابط بستگی دارد. وجود پیچ بیشتر بهتنهایی نشانه کیفیت یا ظرفیت بالاتر نیست.
واشر
واشر به توزیع مناسبتر فشار مهره و جلوگیری از تماس نامناسب آن با بدنه کمک میکند. واشر ترکخورده، تغییرشکلیافته یا نامتناسب باید پیش از نصب تعویض شود.

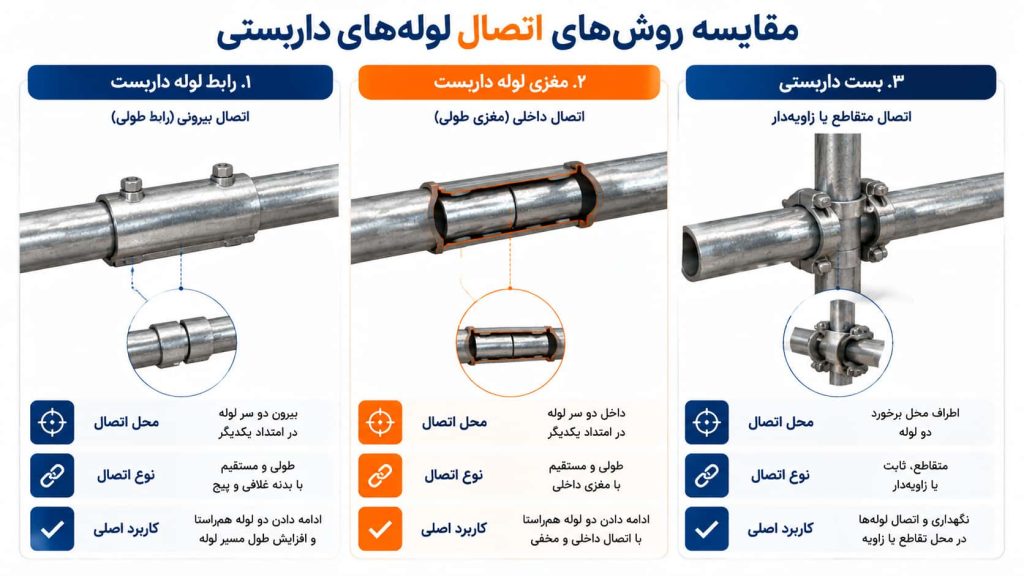

تفاوت رابط لوله داربست با مغزی و بست چیست؟
رابط، مغزی و بست داربستی هر سه در اتصال اجزای داربست نقش دارند، اما محل نصب و نوع اتصال آنها متفاوت است.
| قطعه | محل قرارگیری | نوع اتصال اصلی | کاربرد |
|---|---|---|---|
| رابط لوله داربست | بیرون دو سر لوله | طولی و مستقیم | ادامهدادن دو لوله همراستا |
| مغزی لوله داربست | داخل دو سر لوله | طولی و مستقیم | اتصال داخلی دو لوله |
| بست داربستی | اطراف محل برخورد لولهها | متقاطع، ثابت یا زاویهدار | نگهداری لولهها در محل تقاطع |
مهمترین تفاوت رابط و مغزی این است که رابط مانند یک غلاف روی سطح خارجی اتصال قرار میگیرد؛ اما مغزی داخل لولهها میرود. بنابراین این دو نام نباید بدون بررسی شکل واقعی محصول بهجای یکدیگر استفاده شوند.
از طرف دیگر، عنوان بست داربست به گروهی از اتصالات گفته میشود که معمولاً در محل برخورد دو لوله به کار میروند. رابط ممکن است در بازار «بست رابط» نیز نامیده شود، اما این نام به معنی یکسانبودن آن با تمام بستهای داربستی نیست.
تفاوت رابط داربست با بست دو پیچ
رابط و بست دو پیچ ممکن است هر دو دارای پیچ و مهره باشند، اما نوع اتصال آنها یکسان نیست. رابط برای دو لولهای استفاده میشود که انتهای آنها روبهروی یکدیگر قرار گرفته است. بست دو پیچ معمولاً برای نگهداشتن دو لوله در محل تقاطع و متناسب با طراحی همان بست کاربرد دارد.
بهصورت خلاصه:
- رابط: اتصال سر به سر دو لوله در یک امتداد
- بست دو پیچ: اتصال دو لوله در محل تقاطع
- بست گردان: اتصال دو لوله با زاویه متغیر
- مغزی: اتصال طولی از داخل لولهها
برای بررسی دقیق ساختار و محل استفاده مدل دوپیچ، مقاله بست دو پیچ چیست توضیحات تخصصیتری ارائه میدهد. در این مقاله فقط تفاوت آن با رابط طولی مدنظر است.
نحوه نصب رابط لوله داربست
نصب باید توسط نیروی آشنا با داربستبندی و مطابق طرح اجرایی، دستورالعمل سازنده و الزامات ایمنی پروژه انجام شود. مراحل عمومی نصب عبارتاند از:
- دو سر لوله از نظر لهشدگی، ترک، خمیدگی و خوردگی بررسی شوند.
- بدنه رابط، پیچها، مهرهها، واشرها و رزوهها کنترل شوند.
- دو لوله در امتداد یک محور قرار بگیرند.
- محل رسیدن دو سر لوله در بخش میانی رابط تنظیم شود.
- رابط بهاندازه کافی روی هر دو لوله درگیری داشته باشد.
- پیچهای دو طرف بهصورت تدریجی و متعادل سفت شوند.
- همراستایی لولهها و نبود لقی غیرعادی کنترل شود.
- محل اتصال پس از تکمیل داربست دوباره بازرسی شود.
یک پیچ نباید از ابتدا کاملاً سفت و سپس پیچ دیگر بسته شود. سفتکردن مرحلهای باعث میشود رابط متعادلتر روی دو لوله قرار بگیرد. میزان سفتشدن نیز باید مطابق مقدار اعلامشده برای همان محصول باشد؛ زیرا فشار کم باعث لقی و فشار بیشازحد میتواند به پیچ، رزوه یا بدنه آسیب بزند.
رابط برای تنظیم ارتفاع داربست طراحی نشده است. قطعات قابل رگلاژ بالای سیستم وظیفه دیگری دارند که در مقاله سرجک داربست چیست توضیح داده شده است.
هنگام انتخاب رابط لوله داربست چه مواردی را بررسی کنیم؟
انتخاب رابط فقط براساس قیمت یا وزن ظاهری تصمیم مطمئنی نیست. قطعه باید با مشخصات لوله و شرایط استفاده هماهنگ باشد.
پیش از تهیه رابط، موارد زیر بررسی شوند:
- تناسب قطر داخلی رابط با قطر خارجی لوله
- طول و ضخامت واقعی بدنه
- میزان درگیری رابط با هر دو لوله
- تعداد، قطر و کیفیت پیچها
- سلامت رزوه پیچ و مهره
- وجود واشرهای سالم و متناسب
- کیفیت ساخت و یکنواختی بدنه
- نبود ترک، تابیدگی یا لبههای آسیبدیده
- وضعیت پوشش سطح و میزان خوردگی
- امکان باز و بستهشدن صحیح پیچها
- مشخصات فنی و ظرفیت اعلامشده توسط تولیدکننده
- تناسب محصول با روش اجرایی پروژه
اگر رابط کارکرده است، ظاهر رنگشده یا تمیز آن نباید مبنای تأیید قرار گیرد. تغییر شکل بدنه، کشیدگی سوراخ پیچ، خوردگی عمیق، رزوه ناقص و مهره لق از مواردی هستند که باید دقیقتر ارزیابی شوند.
اشتباهات رایج در استفاده از رابط داربست
بعضی خطاها حتی با وجود سالمبودن رابط میتوانند کیفیت اتصال را کاهش دهند:
- استفاده از رابط نامتناسب با قطر لوله
- قرارنگرفتن درز دو لوله در محدوده میانی رابط
- درگیری ناکافی یکی از لولهها با بدنه
- اتصال دو لولهای که همراستا نیستند
- استفاده از رابط برای ایجاد زاویه
- جایگزینکردن رابط بیرونی با مغزی بدون توجه به طرح
- سفتکردن نامتعادل یا بیشازحد پیچها
- استفاده از پیچ، مهره یا واشر غیراصلی و نامتناسب
- تجمع تعداد زیادی اتصال در یک تراز
- استفاده از قطعه ترکخورده، تابدار یا دارای خوردگی شدید
- بازکردن رابط در حالی که اتصال تحت بار است
- بیتوجهی به بازرسی مجدد پس از تغییر یا جابهجایی داربست
سلامت رابط فقط یکی از عوامل ایمنی است. لولهها، بستها، مهاربندها، کفشکها، سکوهای کار و اتصال داربست به سازه باید بهصورت یک سیستم یکپارچه کنترل شوند.
جمعبندی
رابط لوله داربست یک اتصال بیرونی برای متصلکردن دو لوله همراستا در امتداد طول است. بدنه رابط روی محل رسیدن دو سر لوله قرار میگیرد و پیچها، مهرهها و واشرها اتصال را تثبیت میکنند.
رابط با مغزی تفاوت دارد؛ رابط بیرون لوله و مغزی داخل لوله قرار میگیرد. همچنین رابط طولی جایگزین بستهای مخصوص تقاطع یا اتصال زاویهدار نیست.
برای انتخاب صحیح باید قطر لوله، طول و ضخامت بدنه، کیفیت پیچ و رزوه، مقدار درگیری دو طرف و سلامت ظاهری قطعه بررسی شوند. برای استعلام تجهیزات متناسب با پروژه نیز میتوانید با مجموعه shahreghaleb در ارتباط باشید. تأیید محل اتصالها و آرایش نهایی داربست باید توسط فرد صلاحیتدار پروژه انجام شود.
سؤالات متداول
آیا رابط لوله داربست همان مغزی است؟
خیر. رابط مورد بحث روی سطح خارجی دو لوله قرار میگیرد، اما مغزی داخل دو سر لوله نصب میشود. هنگام سفارش باید شکل قطعه و روش نصب آن مشخص شود.
رابط داربست برای اتصال چه لولههایی استفاده میشود؟
رابط برای اتصال طولی دو لوله همقطر و همراستا استفاده میشود. این قطعه برای اتصال متقاطع یا ایجاد زاویه طراحی نشده است.
رابط ۱۷ سانتی بهتر است یا ۲۰ سانتی؟
طول بیشتر بهتنهایی به معنی عملکرد بهتر نیست. ضخامت بدنه، نوع پیچ، میزان درگیری با لوله، کیفیت ساخت و مشخصات فنی تولیدکننده نیز باید بررسی شوند.
آیا رابط لوله داربست دست دوم قابل استفاده است؟
در صورت تأیید سلامت بدنه، پیچ، مهره، واشر و رزوه میتوان استفاده مجدد را بررسی کرد. رابط ترکخورده، تابدار یا دارای خوردگی عمیق نباید بدون ارزیابی فنی استفاده شود.
