سرجک داربست قطعهای قابل تنظیم است که معمولاً در قسمت بالای داربستهای مدولار و سیستمهای کفراژبندی نصب میشود. این قطعه با داشتن میل رزوهدار و مهره تنظیم، امکان ترازکردن دقیق ارتفاع زیرسازی را فراهم میکند و قسمت بالایی آن محل قرارگیری تیرک، قوطی یا عضو افقی نگهدارنده قالب است.
سرجک داربست در بازار با نامهایی مانند سرجک قابل رگلاژ، سرجک U شکل، سرجک اسکافلد، پیچ تنظیم داربست و U-Head Jack نیز شناخته میشود. وظیفه اصلی آن جبران اختلاف ارتفاع جزئی، تنظیم نهایی تراز و انتقال بار عضو افقی به پایههای داربست است.
سرجک بهتنهایی یک سیستم باربر کامل نیست. ظرفیت و عملکرد آن به مشخصات فنی قطعه، مقدار بیرونآمدگی میل رزوهدار، نوع داربست، مهاربندی، سطح اتکا و نحوه قرارگیری تیرک بستگی دارد. به همین دلیل، نباید از سرجک برای جبران ارتفاع زیاد یا بهعنوان جایگزین مهاربندهای داربست استفاده کرد.

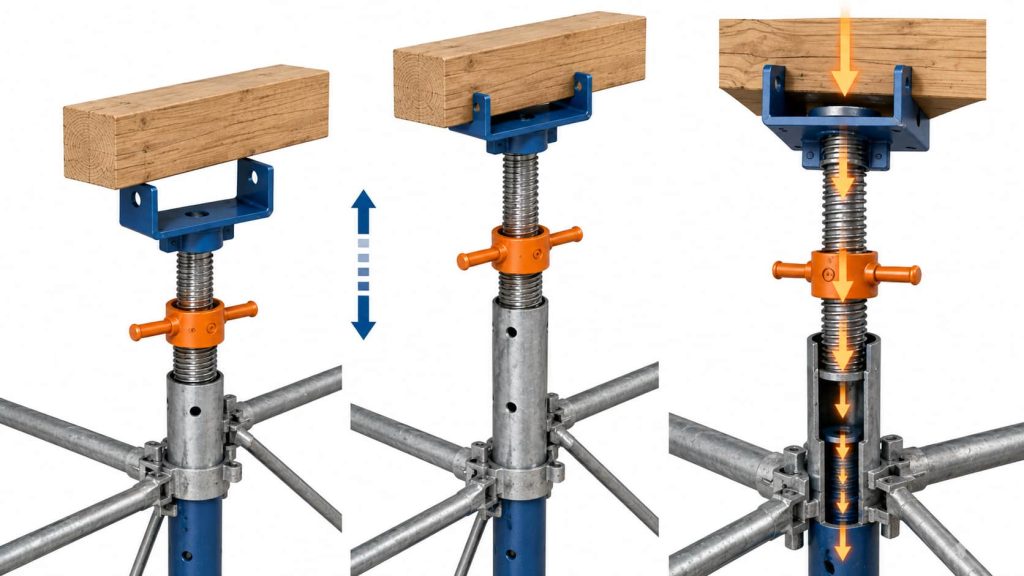

سرجک داربست چگونه کار میکند؟
سرجک از داخل قسمت بالایی پایه داربست یا اسکافلد عبور میکند. مهره تنظیم روی میل رزوهدار حرکت کرده و با بالا یا پایینبردن محل نشیمن، امکان تنظیم ارتفاع زیرسازی را فراهم میسازد.
پس از رسیدن سرجک به ارتفاع موردنظر، تیرک اصلی داخل نشیمن U شکل یا روی صفحه بالایی قرار میگیرد. بار قالب و بتن از تیرک به سرجک، سپس به پایههای داربست و در نهایت به سطح زیرین منتقل میشود.
تنظیم سرجک باید بهاندازهای انجام شود که همه پایهها بهصورت یکنواخت در انتقال بار مشارکت داشته باشند. اگر بعضی سرجکها بیشازحد بالا و برخی بدون تماس کامل باشند، بار میان پایهها بهطور یکنواخت تقسیم نمیشود.
تعداد پایهها و آرایش شبکه نیز باید پیش از اجرا مشخص شود. در پروژههایی که از جکهای منفرد در کنار داربست استفاده میشود، مقاله محاسبه تعداد جک سقفی میتواند برای آشنایی با برآورد مساحتی و کنترل تعداد براساس بار مفید باشد.
اجزای سرجک قابل رگلاژ
سرجکهای تولیدکنندگان مختلف ممکن است از نظر ابعاد، وزن و جزئیات ساخت متفاوت باشند؛ اما بیشتر مدلهای U شکل از چند قسمت اصلی تشکیل میشوند.
میل رزوهدار
میل رزوهدار بخش عمودی سرجک است که داخل پایه داربست قرار میگیرد. مهره تنظیم روی این قسمت حرکت میکند و ارتفاع سرجک را تغییر میدهد.
قطر، طول، جنس و کیفیت رزوه باید با بار طراحی و سیستم داربست هماهنگ باشد. میل تابدار یا دارای رزوه آسیبدیده نباید زیر بار استفاده شود.
مهره تنظیم
مهره روی بخش رزوهدار حرکت میکند و سطح اتکای سرجک را در ارتفاع موردنظر نگه میدارد. شکل مهره ممکن است کلنگی، پروانهای یا متناسب با طراحی تولیدکننده باشد.
مهره باید بدون لقی غیرعادی روی رزوه حرکت کند. گیرکردن، شکستگی یا ساییدگی زیاد میتواند تنظیم دقیق ارتفاع را دشوار کند.
نشیمن U شکل
نشیمن بالایی معمولاً از ورق فولادی ساخته میشود و لبههای آن به سمت بالا قرار دارند. تیرک چوبی، قوطی یا عضو فلزی زیرسازی داخل این قسمت قرار میگیرد.
عرض دهانه U باید با عضو افقی مورد استفاده تناسب داشته باشد. دهانه خیلی بزرگ امکان حرکت تیرک را افزایش میدهد و دهانه کوچک نیز اجازه استقرار صحیح آن را نمیدهد.
لچکی و جوش اتصال
در بعضی مدلها برای تقویت اتصال میل رزوهدار به نشیمن از لچکی استفاده میشود. کیفیت و پیوستگی جوشها اهمیت زیادی دارد؛ زیرا بار از محل اتصال سرجک به میل رزوهدار منتقل میشود.
ترک جوش، تغییر شکل ورق یا اتصال خارج از محور از نشانههایی هستند که باید پیش از نصب بررسی شوند.
کاربرد سرجک داربست در ساختمان
کاربرد سرجک فقط افزایش ارتفاع نیست. این قطعه در قسمت بالایی سیستم زیرسازی قرار میگیرد و امکان تنظیم دقیق، استقرار تیرک و انتقال کنترلشده بار را فراهم میکند.
مهمترین کاربردهای آن عبارتاند از:
- تنظیم ارتفاع نهایی کفراژ زیر سقف
- ترازکردن تیرکهای اصلی زیر قالب
- نگهداری تیرک چوبی، قوطی یا پروفیل در نشیمن U شکل
- جبران اختلاف محدود میان ارتفاع داربست و تراز زیر قالب
- انتقال بار قائم قالب و بتن به پایههای داربست
- استفاده در داربستهای مثلثی و چکشی
- استفاده در زیرسازی دال، تیر، سقف وافل و عرشههای بتنی
- تسهیل بازکردن تدریجی زیرسازی پس از رسیدن بتن به مقاومت لازم
تنظیم ارتفاع به عملکرد صحیح میل رزوهدار و مهره وابسته است. اگر هدف بررسی یا تعویض قطعات تنظیم جکهای ساختمانی باشد، صفحه رزوه جک سقفی اطلاعات مرتبط با رزوه و اجزای تنظیم ارتفاع را ارائه میدهد.

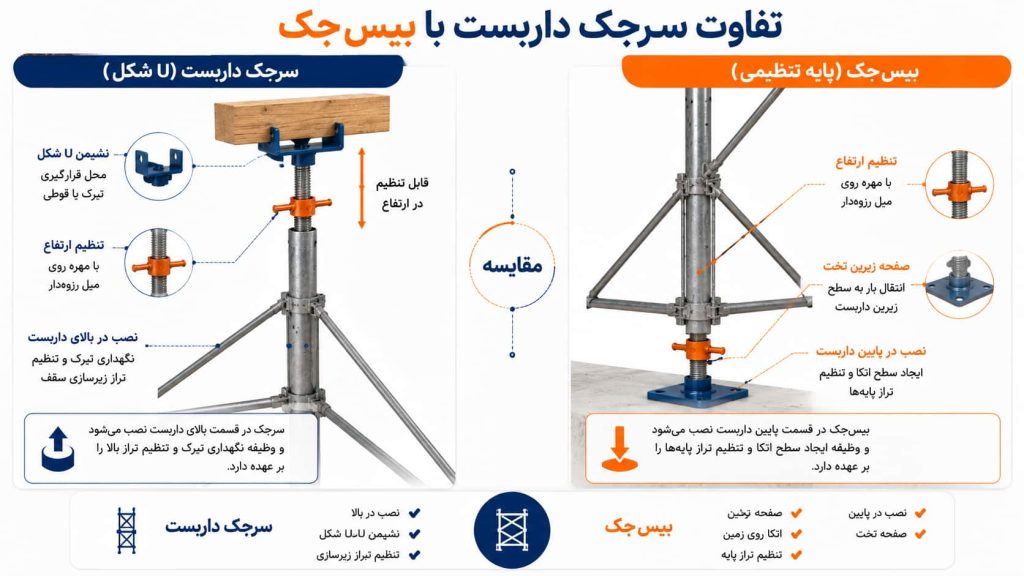

تفاوت سرجک داربست با بیسجک
سرجک و بیسجک هر دو میتوانند رزوهدار و قابل تنظیم باشند، اما محل نصب و وظیفه آنها یکسان نیست.
| قطعه | محل نصب | شکل متداول قسمت انتهایی | وظیفه اصلی |
|---|---|---|---|
| سرجک یا U-Head | بالای داربست | نشیمن U شکل | نگهداری تیرک و تنظیم تراز بالایی |
| بیسجک یا Base Jack | پایین داربست | صفحه تخت | ایجاد سطح اتکا و تنظیم تراز پایه |
بیسجک در پایین سیستم قرار میگیرد و دارای صفحهای است که روی سطح مقاوم زیر داربست مینشیند. سرجک در بالا نصب میشود و عضو افقی زیر قالب را نگه میدارد.
استفاده از نشیمن U شکل در پایین داربست یا صفحه تخت نامتناسب در بالای سیستم، بدون تأیید طرح اجرایی، روش صحیحی نیست. هر قطعه باید در محل و کاربرد طراحیشده خود نصب شود.
تفاوت سرجک داربست با سر جک سقفی
سرجک داربست معمولاً قطعهای جدا و قابل رگلاژ است که داخل پایه بالایی داربست مدولار قرار میگیرد. در مقابل، سر جک سقفی بخشی از جک تلسکوپی منفرد است و ممکن است به شکل ثابت، متحرک، T شکل، صلیبی یا U شکل ساخته شود.
برای نمونه، جک عراقی در مدلهای رایج بازار دارای سر U شکل است؛ اما این محصول یک جک تلسکوپی کامل محسوب میشود. سرجک داربست U شکل فقط قطعه تنظیم بالایی سیستم داربست است و بدنه تلسکوپی جک سقفی را ندارد.
بنابراین شباهت ظاهری قسمت U شکل نباید باعث شود این دو محصول یکسان در نظر گرفته شوند.
انواع سرجک داربست
سرجکها براساس شکل نشیمن و محل استفاده در مدلهای مختلف تولید میشوند. انتخاب نوع مناسب باید براساس تیرک، سیستم زیرسازی و نقشه اجرایی انجام شود.
سرجک U شکل
مدل U شکل رایجترین سرجک بالایی داربستهای کفراژبندی است. لبههای بالاآمده نشیمن، عضو افقی را در محل مشخص نگه میدارند و احتمال حرکت آن را کاهش میدهند.
عرض و عمق قسمت U باید با ابعاد تیرک یا قوطی هماهنگ باشد. قرارگیری تیرک باریک در یک دهانه بسیار عریض میتواند امکان جابهجایی جانبی ایجاد کند.
سرجک تخت
سرجک تخت دارای صفحهای افقی در قسمت بالایی است و برای سیستمهایی به کار میرود که عضو زیرسازی باید روی یک سطح تخت قرار بگیرد یا از طریق سوراخهای صفحه متصل شود.
ابعاد، ضخامت و نحوه اتصال صفحه باید براساس نوع کاربرد انتخاب شود. وجود صفحه بزرگتر بهتنهایی نشاندهنده ظرفیت باربری بیشتر نیست.
سرجک سفارشی
در بعضی پروژهها ممکن است شکل صفحه، ابعاد U، طول میل یا جزئیات اتصال بهصورت سفارشی تولید شود. این تغییرات باید براساس نقشه و بار مورد انتظار انجام شوند؛ نه با جوشدادن قطعات اتفاقی در کارگاه.
چه زمانی سرجک داربست انتخاب مناسبی است؟
سرجک زمانی انتخاب مناسبی است که زیرسازی با داربست مدولار اجرا شده و برای تنظیم نهایی ارتفاع یا نگهداری تیرک بالایی به قطعه قابل رگلاژ نیاز باشد.
در سقفهای معمولی با ارتفاع کمتر و پلان ساده ممکن است استفاده از جک ساختمانی منفرد متناسب با طرح زیرسازی باشد. در دهانههای وسیع، ارتفاعهای بیشتر یا کفراژهای سنگین، سیستمهای داربست مدولار میتوانند آرایش منظمتری ایجاد کنند.
انتخاب میان جک منفرد و داربست مدولار باید براساس ارتفاع، بار، دهانه، تراکم پایهها، نوع قالب و نظر مسئول فنی انجام شود. سرجک قابل رگلاژ نباید برای جبران ضعف طراحی سیستم نگهدارنده استفاده شود.

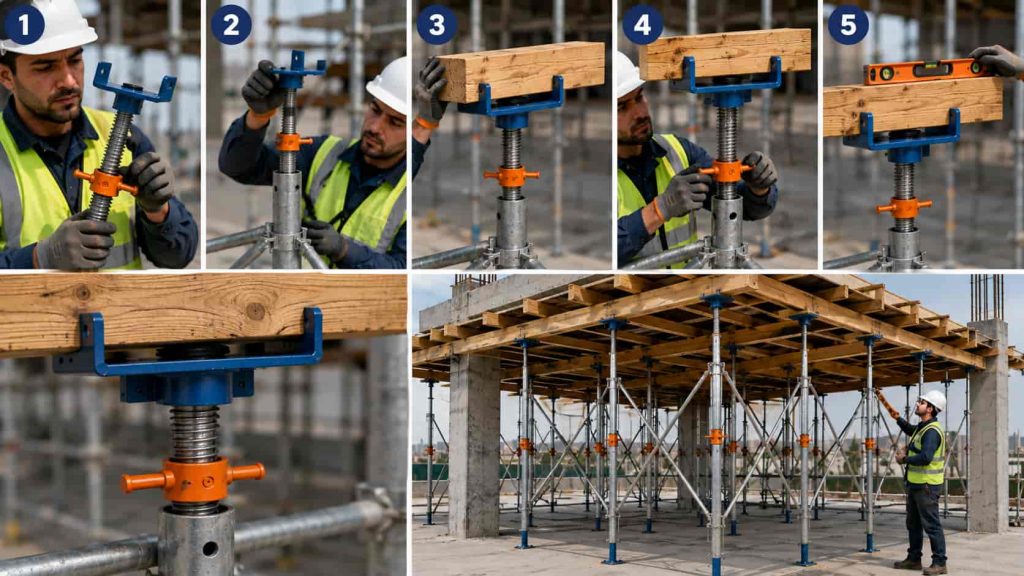

روش صحیح نصب و تنظیم سرجک
نصب سرجک باید پس از برپایی، مهاربندی و کنترل تراز پایههای داربست انجام شود. مراحل کلی نصب به این شکل است:
- سلامت میل رزوهدار، مهره، نشیمن و جوشها بررسی شود.
- سرجک در محل تعیینشده داخل پایه بالایی قرار گیرد.
- مقدار بیرونآمدگی طبق نقشه و محدوده مجاز محصول تنظیم شود.
- تیرک اصلی بهصورت مرکزی داخل نشیمن قرار گیرد.
- مهرهها بهتدریج تنظیم شوند تا تمام نقاط تماس کامل داشته باشند.
- تراز تیرکها در دو جهت کنترل شود.
- مهاربندی داربست و وضعیت بارگذاری خارج از مرکز بررسی شود.
- مجموعه پیش از بتنریزی دوباره بازرسی شود.
سرجک برای تنظیم ظریف ارتفاع است. بیرونآوردن بیشازحد میل رزوهدار برای جبران کمبود ارتفاع داربست میتواند طول آزاد قطعه را افزایش دهد و پایداری سیستم را کاهش دهد.
نکات مهم هنگام خرید سرجک داربست
هنگام خرید نباید فقط طول یا قیمت قطعه ملاک باشد. سرجک باید با سیستم داربست، تیرک زیرسازی و بار پروژه هماهنگ باشد.
مهمترین موارد قابل بررسی عبارتاند از:
- طول و قطر میل رزوهدار
- کیفیت و یکنواختی رزوه
- جنس و ضخامت نشیمن
- عرض و عمق دهانه U
- سلامت و کیفیت مهره تنظیم
- وجود لچکی در صورت نیاز طراحی
- کیفیت و پیوستگی جوش
- راستبودن محور میل
- وزن واقعی قطعه
- پوشش سطح و مقاومت در برابر خوردگی
- تناسب ابعاد سرجک با پایه داربست
- ظرفیت مجاز اعلامشده توسط تولیدکننده
ظرفیت باربری نباید فقط براساس وزن ظاهری یا ضخامت یک قطعه حدس زده شود. مشخصات مواد، طول آزاد، نوع اتصال و وضعیت نصب همگی بر عملکرد واقعی اثر دارند.
آیا سرجک کارکرده قابل استفاده است؟
سرجک کارکرده در صورت سلامت کامل و تأیید فنی میتواند دوباره استفاده شود؛ اما رنگشدن یا تمیزبودن سطح آن نشانه سلامت سازهای نیست.
در نمونه کارکرده باید تابداشتگی میل، خوردگی رزوه، لقی مهره، ترک جوش، تغییر شکل نشیمن و آثار بارگذاری خارج از محور بررسی شوند. قطعهای که مهره آن روی رزوه گیر میکند یا قسمت U آن باز و دفرمه شده، نباید بدون بررسی و تعمیر معتبر زیر بار قرار بگیرد.
همین حساسیت هنگام انتخاب جک سقفی دست دوم نیز وجود دارد. سلامت هر جزء باید جداگانه بررسی شود و محصول معیوب صرفاً به دلیل قیمت پایینتر وارد سیستم زیرسازی نشود.
اشتباهات رایج در استفاده از سرجک
سرجک قطعه سادهای به نظر میرسد؛ اما استفاده نادرست از آن میتواند مسیر انتقال بار را تغییر دهد. مهمترین اشتباهات عبارتاند از:
- بیرونآوردن بیشازحد میل رزوهدار
- قرار دادن تیرک خارج از مرکز نشیمن
- استفاده از سرجک بهجای مهاربند قطری
- نصب سرجک U شکل در پایین داربست بهجای بیسجک
- استفاده از میل یا مهره دارای رزوه معیوب
- قراردادن عضو باریک در نشیمن بسیار عریض بدون مهار
- استفاده از سرجک برای جبران ارتفاع زیاد
- تنظیم ناهمزمان مهرهها و انتقال بار به تعداد محدودی پایه
- ضربهزدن شدید به مهره برای تنظیم زیر بار
- ترکیب قطعات نامتناسب از سیستمهای مختلف بدون بررسی فنی
عوامل مؤثر بر قیمت سرجک داربست
قیمت سرجک معمولاً به مقدار و کیفیت مواد اولیه، مشخصات تولید و تعداد سفارش وابسته است. مهمترین عوامل عبارتاند از:
- طول و قطر میل رزوهدار
- توپر یا متفاوتبودن ساختار میل
- ضخامت و ابعاد ورق نشیمن
- نوع و جنس مهره
- تعداد و ابعاد لچکیها
- کیفیت جوشکاری
- پوشش رنگ یا گالوانیزه
- وزن نهایی قطعه
- سفارشیبودن ابعاد
- تعداد سفارش و هزینه حمل
برای استعلام دقیق باید طول، نوع نشیمن، تعداد، مشخصات مدنظر و شهر محل تحویل اعلام شود. مجموعه شهر قالب تجهیزات مرتبط با قالببندی و زیرسازی را عرضه میکند؛ اما انتخاب مشخصات فنی و ظرفیت سرجک باید براساس شرایط واقعی پروژه انجام شود.
جمعبندی
سرجک داربست قطعهای قابل رگلاژ است که در قسمت بالای داربست مدولار نصب میشود و وظیفه آن تنظیم نهایی ارتفاع، ترازکردن زیرسازی و نگهداری تیرک زیر قالب است. مدل U شکل، میل رزوهدار، مهره تنظیم و نشیمن فولادی از اجزای رایج این محصول هستند.
سرجک بالایی را نباید با بیسجک پایین داربست یا سر ثابت جک سقفی یکسان دانست. همچنین این قطعه جایگزین مهاربندهای داربست نیست و نباید برای جبران اختلاف ارتفاع زیاد، بیشازحد باز شود.
برای انتخاب صحیح باید ابعاد نشیمن، طول و کیفیت رزوه، سلامت مهره، کیفیت جوش، ظرفیت مجاز و تناسب قطعه با تیرک و داربست بررسی شوند. نصب مرکزی، تنظیم یکنواخت و بازرسی پیش از بتنریزی نیز برای عملکرد صحیح مجموعه ضروری است.
سؤالات متداول
سرجک داربست در کدام قسمت نصب میشود؟
سرجک U شکل معمولاً در قسمت بالای داربست مدولار نصب میشود و تیرک زیر قالب را نگه میدارد. بیسجک در پایین داربست قرار میگیرد.
کاربرد اصلی سرجک چیست؟
کاربرد اصلی آن تنظیم دقیق ارتفاع، ترازکردن زیرسازی و انتقال بار تیرک بالایی به پایههای داربست است.
آیا سرجک همان جک سقفی است؟
خیر. سرجک داربست یک قطعه تنظیمی است که داخل پایه داربست قرار میگیرد؛ اما جک سقفی یک پایه تلسکوپی کامل برای زیرسازی است.
آیا میتوان سرجک را تا انتهای رزوه باز کرد؟
خیر. مقدار بیرونآمدگی باید در محدوده مجاز طراحی و دستورالعمل محصول باشد. افزایش طول آزاد میتواند پایداری قطعه را کاهش دهد.
سرجک U شکل بهتر است یا تخت؟
هیچکدام برای تمام پروژهها بهتر نیستند. مدل مناسب براساس شکل و ابعاد تیرک، نوع داربست و نقشه زیرسازی انتخاب میشود.
